Камера заднего вида

[denisfaq]

я себе такую поставил

а размеры какие? у тебя рестайл? ну и ссылку заодно на лот, ждем картинку с примерными углами.

я жду приезда
лот http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... 0846891645 посмотрим как оно будет.
провода тянул не родные.

Прилетела, сегодня же поставил, всем советую к заказу, если только не найдете еще шире, чтоб был виден весь бампер.



так выглядела старая


вот так выглядит новая камера
я сдвинул фанерку с дыркой так чтоб она стояла с самого края старой камеры, справа дверь вся не входила, теперь видно дальше, еще нет искажений бампера, он стал прямым. Виден к сожалению не весь, однако понятнее.

[holgert]

Товарищи подскажите! С камеры идут два штекера, к одному подключается кабель идущий к магнитоле,на этом кабеле с обоих сторон есть красные проводки ,их оба нужно кидать а + заднего хода, или только один? И еще второй провод двойной черный - красный + ?!

[alexttum]

У меня такие провода. Со стороны камеры на красный из видеокабеля и на другой красный я взял питание от лампочки ЗХ, массу где понравится прикрутишь. Со стороны ГУ, красный провод подключается к проводу из ГУ, как правило он находится не в разъёме. Таким образом при включении ЗХ, будут загораться ещё диоды вокруг камеры.

[holgert]

Товарищи ,ГУ вот такой Kenwood DDX-7025 , подскажите камеру подключать к AV in ? Вчера пытался подключить камеру, подключил к AV in, решил проверить работу камеры и прицепил красный проводок к + магнитолы,реакции нет( с другой стороны тюльпана провод ни куда не подцеплял,но за изолировал), я залез в настройки магнитолы,думал может включить что нужно,потом что- то щелкнуло и магнитола потухла! Все предохранители целы,на магнитоле только дисплэй откидывается,чтобы дисквзять или выплюнуть! Сам дисплэй не горит,музыка не играет! Расстроился жутко! Сегодня отдам ее на ремонт,что я в ней каратнул,ума не приложу!

[alexttum]

Для камеры свой вход есть, с другим вряд ли спутаешь, а красный проводок из кабеля подключается к проводу reverse или back up.

[SergAG]

За полтора года помутнело изображение. Сталкивался кто-нибудь с этим? Это стеклышко зацарапалось, или матрице кирдык?
А то у меня есть маленькая камерка с очень чувствительной матрицей. Но, понятное дело, угол не 170. Я вот думаю, если бы вкорячить потрошки в корпус от старой камеры заднего вида!!...

[holgert]

А где найти этот провод back up ?

[alexttum]

Из майфуна сзади торчать должен, он не подключён в основной жгут проводов, т.е. не в разъёме. А вообще хотелось бы увидеть рисунок разводки проводов из "инструкции по установке", ну или фото задней части хотя бы.

[Valery136]

Здравствуйте, всем! У меня на авто нестабильно работает включение фонарей заднего хода. Ну и соответственно камера заднего вида. Часто при включении ЗХ приходится шевелить селектор, чтоб картинку увидеть. Лампы тож не горят. Вообщем неконтачит что то в "лягушке". Может крепление там какое то ослабло... Подскажите, кто знает, как добраться к этому девайсу? Из салона или снизу? Напрягает эта "дрочка"...

[holgert]

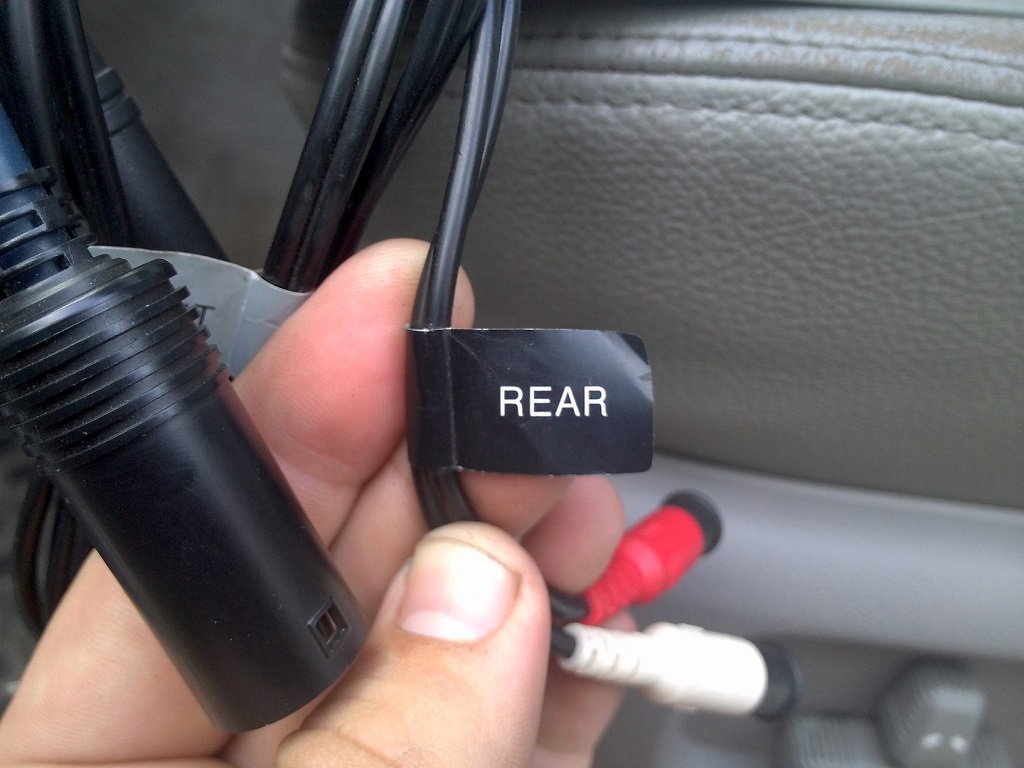

Фото

Добавлено через 5 часов 50 минут 25 секунд:
Так куда же подключать тюльпан и проводок?!

[alexttum]

Извиняюсь за некоторую не точность, но может есть какой провод, торчащий из разъёма но ни куда не идущий, тоже с бирочкой. Он требуется для подключения к ЗХ. Просто этот майфун только поддерживает подключение камеры, но не имеет отдельного входа. Надо понять как управлять сигналом с камеры. А сама камера подключается однозначно к "AV in".

[holgert]

Может взять и запитать оба провода с тюльпанов на задний фонарь?!

[alexttum]

Тюльпаны - это аудио/видео сигналы, о подключении к +/- не может быть и речи.

Добавлено через 20 минут 13 секунд:
ГУ настраивал по инструкции?

[kapger]

Так куда же подключать тюльпан и проводок?!

Я бы сказал, что никуда. На этих фотографиях нет нужного проводка и нет нужного тюльпана.
Возможно, что эта модель мафона вообще не имеет возможность подключения камеры заднего хода с автоматическим переключением на неё при включении задней передачи.
Возможно, что эта модель мафона допускает подключение видеосигнала от камеры заднего хода к разъему "AV IN", но тогда у мафона в мозгах должна иметься настраиваемая опция, что мы так подключили. И проводок отдельный тоже должен быть. Иначе как мафон узнает о необходимости переключения на этот видеосигнал.

Зачем гадать? Вас же попросили дать здесь картинку всех имеющихся проводов мафона. Эта картинка может быть наклеена на самом мафоне или в его инструкции.

[alexttum]

Игорь, как всегда прав, ГУ имеет настойку на работу с сигналом AV Input, надо указывать в настройках какое устройство на этот вход подключено, соответственно есть там пунктик R-Cam, а следующая настройка зеркальное или нормальное отображение.

Добавлено через 15 минут 49 секунд:
Из мануала:
