Подключение камеры заднего вида к ГУ на Sorento XM

[bzpetr]

Добрый день фрумчане.
Пытаюсь заставить ГУ(китай) и камеру заднего вида работать синхронно. Сейчас мне приходится после включения задней передачи нажимать соответствующию иконку на мониторе, знаю нужно дать +12 на ГУ, но у меня два синих провода. один с надписью "brake" - тормоз, а второй "back" - назад. Куда силу давать?

[Guard]

Естественно на "back"!

[bzpetr]

...спасибо.
И еще вопрос откуда (безопасней) взять +12? от часов, пойдет?

Добавлено через 1 час 51 минуту 40 секунд:
...пробовал давать +12 и на тот и на другой провод - ноль реакции, только через иконку на экране включается.
Или я делаю что-то не так или ГУ не поддерживает эту функцию.

[Sлава]

там колокол(желтый)камера сама,и 2 + один от лампы заднего хода питается ,а второй от головы (back уже писали)

[bzpetr]

Камера подключена, с back тоже понятно, а что такое 2 + один от лампы заднего хода питается?

Добавлено через 2 минуты 50 секунд:
На back можно ли дать + напрямую от прикуривателя?

[ShineOn]

На back можно ли дать + напрямую от прикуривателя?

А какой в этом глубинный смысл? На back надо подавать сигнал только при включении заднего хода. На Новом Sorento сигнал включения заднего хода, по идее, должен быть в штатной проводке, идущей на магнитолу. Посмотри в FAQ распиновку, там должно быть.

[bzpetr]

На back можно ли дать + напрямую от прикуривателя?

А какой в этом глубинный смысл? На back надо подавать сигнал только при включении заднего хода. На Новом Sorento сигнал включения заднего хода, по идее, должен быть в штатной проводке, идущей на магнитолу. Посмотри в FAQ распиновку, там должно быть.

..я извиняюсь конечно, но кто нибудь знает, как точно(правильно) подключить камеру и ГУ, а то у меня создается впечатление, что все идут(вместе со мной) путем проб и ошибок.
Нужен ответ Того, кто ставил сам и у него работает.

[ShineOn]

как точно(правильно) подключить камеру и ГУ

Я думаю, что для разных ГУ данный алгоритм может отличаться, и возможно очень сильно. Схема подключения КЗВ к штатному ГУ есть в FAQ, по другим ГУ надо смотреть схему подключения этого конкретного ГУ. По идее, эта схема должна поставляться в комплекте с самим ГУ.

Опять же, отличия могут быть и в самих КЗВ, как по подключению, так и по типу сигнала. Например, штатное ГУ нормально будет работать только с КЗВ с сигналом NTSC, а другие ГУ могут работать исключительно с PAL.

Так что для точного ответа на твой вопрос надо смотреть документацию на конкретные модели ГУ и КЗВ.

[bzpetr]

ГУ и камера ставятся только в мою модель авто, ставятся на свои штатные места, один в один без всяких подтачиваний и прочего колхоза.

Вот ГУ http://www.ebay.co.uk/itm/Indash-7-Car- ... 2c64341172


Вот камера http://www.ebay.co.uk/itm/SONY-CCD-Car- ... 35bc5959ac

Что бы не тянуть от заднего фанаря провод к монитору, где лучше взять этот + ?

[Creeta]

а цепляешь точно на видеовход камеры, (camera)? а не на видеовход для других целей (видео)?

[bzpetr]

ну да, строго по надписи.

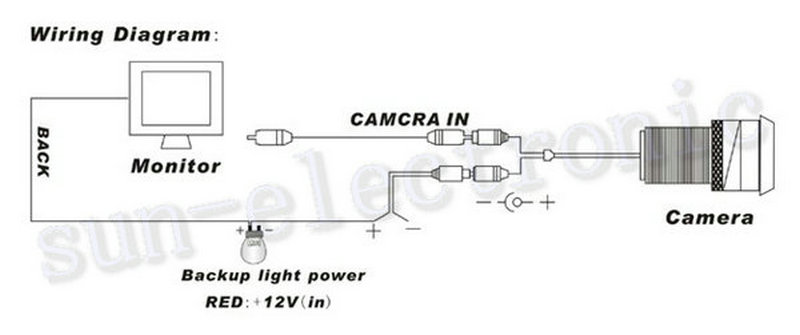

На back + не знаю от куда взять, не хочу тянуть через весь салон. Пробовал подавать на back +12 от прикуривателя, ноль реакции, аот иконки на мониторе включается. Может нужен один сигнал(+12) от фонаря, как и указано на схеме? Если так то где этот провод(з.фонаря) под торпедо или в блоке предохранителей.
Машина моя из америки и ни каких мануалов и пр. с ней не шло.

[ShineOn]

bzpetr, вечером скину тебе схему распиновки америкоса Sorento SX, по идее, там все нужные тебе сигналы есть в штатной проводке магнитолы (хотя может зависеть от комплектации).

[bzpetr]

Спасибо, но у меня комплектация EX, но думаю провода одни и если можно отметь нужный провод.

[ShineOn]

у меня комплектация EX

В данном случае Sorento SX - это официальное наименование автомобиля в США (в Корее он Sorento R, в России - Новый Sorento). А конкретные комплектации для каждого рынка могут отличаться.
