Втулки в колодцы форсунок

Особенности устройства и эксплуатации дизельных двигателей, устанавливаемых на KIA SORENTO BL (2002..2009)

Re: Втулки в колодцы форсунок

Сообщение Evgeni39 » 18 июн 2017, 19:35

Рано я обрадовался про фторопласт. Забыл, что он усаживается. В случае цельной втулки из фторопласта он будет усаживаться постепенно и в конце концов герметичность в местах стыка пропадет.
Из него прокладки хорошо делать в тех местах, где распирание ограничено со всех сторон. Фторопласт-это сало.
Аватара пользователя
Evgeni39


Сообщения: 270
Зарегистрирован: 18 мар 2017, 18:29
Откуда: Калининград
Благодарил (а): 12 раз.
Поблагодарили: 55 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: FULL-TIME

Re: Втулки в колодцы форсунок

Сообщение Керамик » 18 июн 2017, 19:56

Evgeni39 писал(а): будет усаживаться постепенно

Две армирующие втулки из металла по наружному и внутреннему диаметру, решат эту проблему.
Керамик


Сообщения: 124
Зарегистрирован: 10 май 2010, 23:38
Откуда: Железнодорожный
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Имя: Дмитрий
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2006

Re: Втулки в колодцы форсунок

Сообщение Лёха Юрич » 18 июн 2017, 22:46

это уже хрень хреньская не технологичная получится.
надо что то другое тогда думать.
как вариант все таки из металла но с торцевыми уплотнениями резиновыми кольцами установленными в проточки металлического кольца.
либо все таки тупо вклейка на слой герметика сверху - снизу.
ИМХО 0,5 мм герметика по торцам вставки решат и вопрос "игры" конструкции и уплотнения.
Ремонт форсунок и ТНВД , обмен форсунок . Работа с регионами.
Аватара пользователя
Лёха Юрич


Сообщения: 2593
Зарегистрирован: 10 авг 2009, 22:44
Откуда: Москва
Благодарил (а): 288 раз.
Поблагодарили: 438 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: Кони-HT , АйронМан +3,5 + проставки , Бинар-5 с GSM запуском , самописный Чиптюнинг ,на лето грязевые тапочки , кулер где положено

Re: Втулки в колодцы форсунок

Сообщение Evgeni39 » 18 июн 2017, 23:33

Похоже всё таки герметик придется использовать.
Мухтар, чертеж был сохранен в 16 компасе. Вот jpg формат.
Вложения
Аватара пользователя
Evgeni39


Сообщения: 270
Зарегистрирован: 18 мар 2017, 18:29
Откуда: Калининград
Благодарил (а): 12 раз.
Поблагодарили: 55 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: FULL-TIME

Re: Втулки в колодцы форсунок

Сообщение мухтар » 19 июн 2017, 00:18

Вставлять верхний бортик втулки в постель не получится.
Диаметр колодца в постели 19 мм . И диаметр форсунки 18,9 мм.
Так что там ничего не остается.

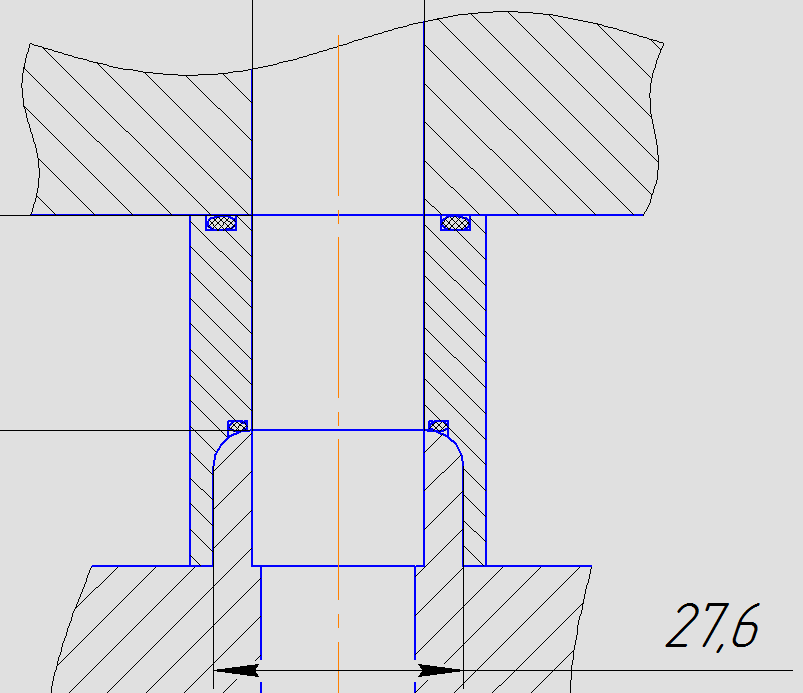

Вариант чертежа ниже более подходящий.
Нижнею часть на герметик , а на верхнею резиновое кольцо.
Вложения
мухтар


Сообщения: 651
Зарегистрирован: 18 фев 2013, 22:27
Откуда: махачкала
Благодарил (а): 23 раз.
Поблагодарили: 50 раз.
Имя: мухтар
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: модель KIA BL SORENTO (JC5248) сборка РОССИЯ

Re: Втулки в колодцы форсунок

Сообщение Accent-58 » 19 июн 2017, 08:45

Мой вариант. Материал- алюминий. Кольца - силикон.
Вложения
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Втулки в колодцы форсунок

Сообщение Evgeni39 » 19 июн 2017, 11:49

Алюминий мягкий слишком, прикиньте толщину стенок в районе колечек.
Силикон в масле не работает. Лучше уж герметик.
На колодец по наружному диаметру не надеть, там до пружин расстояние с гулькин нос.
Аватара пользователя
Evgeni39


Сообщения: 270
Зарегистрирован: 18 мар 2017, 18:29
Откуда: Калининград
Благодарил (а): 12 раз.
Поблагодарили: 55 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: FULL-TIME

Re: Втулки в колодцы форсунок

Сообщение Accent-58 » 19 июн 2017, 12:33

силикон как раз масло-бензостоек. Толщина стенок 1 мм. Вполне нормально. Если пружины рядом, то базировать получается не на что. Фото есть того места покрупнее?
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Втулки в колодцы форсунок

Сообщение Evgeni39 » 19 июн 2017, 13:11

Может с полиуретаном перепутали?
Фото в нэте есть по запросу ГБЦ D4CB.
Аватара пользователя
Evgeni39


Сообщения: 270
Зарегистрирован: 18 мар 2017, 18:29
Откуда: Калининград
Благодарил (а): 12 раз.
Поблагодарили: 55 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: FULL-TIME

Re: Втулки в колодцы форсунок

Сообщение Лёха Юрич » 19 июн 2017, 13:13

а чем не нравится предложенное мной изначальное вклеивание по торцам на герметик?
Ремонт форсунок и ТНВД , обмен форсунок . Работа с регионами.
Аватара пользователя
Лёха Юрич


Сообщения: 2593
Зарегистрирован: 10 авг 2009, 22:44
Откуда: Москва
Благодарил (а): 288 раз.
Поблагодарили: 438 раз.
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: Кони-HT , АйронМан +3,5 + проставки , Бинар-5 с GSM запуском , самописный Чиптюнинг ,на лето грязевые тапочки , кулер где положено

Re: Втулки в колодцы форсунок

Сообщение мухтар » 19 июн 2017, 13:24

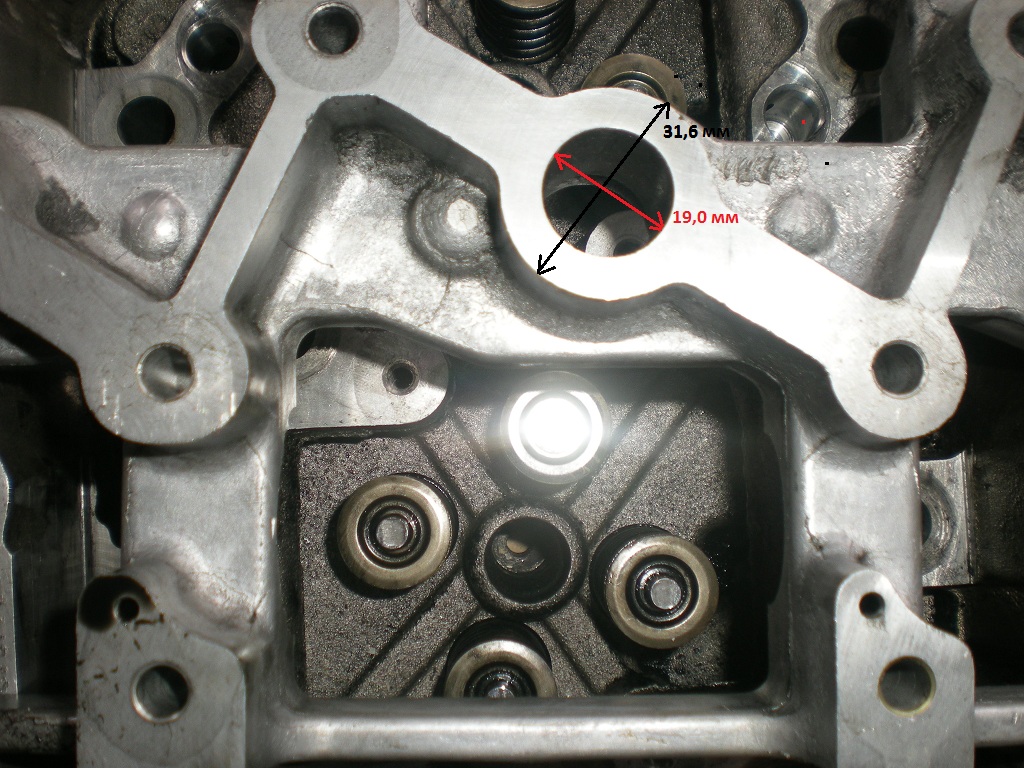

Максимальный размер наружного диаметра втулки не должен превышать 30,0 мм
(30 − 19) / 2 = 5,5 мм. вполне достаточная площадь для внедрения резинового кольца .
Вложения
мухтар


Сообщения: 651
Зарегистрирован: 18 фев 2013, 22:27
Откуда: махачкала
Благодарил (а): 23 раз.
Поблагодарили: 50 раз.
Имя: мухтар
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: модель KIA BL SORENTO (JC5248) сборка РОССИЯ

Re: Втулки в колодцы форсунок

Сообщение Accent-58 » 19 июн 2017, 13:25

НУ по фото, расстояние до пружины 4 мм есть. Можно стенку сделать 1,5 мм. Ну на бензиновых форсунках кольца же не из полиуретана стоят. Там уплотнительные кольца из силиконовой резины
Последний раз редактировалось Accent-58 19 июн 2017, 13:30, всего редактировалось 1 раз.
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Втулки в колодцы форсунок

Сообщение мухтар » 19 июн 2017, 13:29

Accent-58 писал(а): расстояние до пружины 4 мм есть.

От двух верхних на фото 8 мм.
От двух нижних на фото 6 мм.
мухтар


Сообщения: 651
Зарегистрирован: 18 фев 2013, 22:27
Откуда: махачкала
Благодарил (а): 23 раз.
Поблагодарили: 50 раз.
Имя: мухтар
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: модель KIA BL SORENTO (JC5248) сборка РОССИЯ

Re: Втулки в колодцы форсунок

Сообщение Accent-58 » 19 июн 2017, 13:30

а толщина стенки там какая? А вот нашел - 4,3 мм. Ну тогда там до пружины с гулькин хрен, максимум 1,7 мм
ಠ_ಠ Изображениеಠ_ಠ
Аватара пользователя
Accent-58


Сообщения: 7080
Зарегистрирован: 30 апр 2008, 07:48
Откуда: Пенза
Благодарил (а): 229 раз.
Поблагодарили: 584 раз.
Имя: Александр
Автомобиль: Другая машина
Год выпуска: 2012
Доп. информация: были
SORENTO BL 2.5TD
SORENTO BL 3,3
SORENTO XM 2,4
Сейчас LCP 150

Re: Втулки в колодцы форсунок

Сообщение мухтар » 19 июн 2017, 13:33

Accent-58 писал(а):а толщина стенки там какая?

4 мм.
От внутренней стенки до пружины 6 мм.
мухтар


Сообщения: 651
Зарегистрирован: 18 фев 2013, 22:27
Откуда: махачкала
Благодарил (а): 23 раз.
Поблагодарили: 50 раз.
Имя: мухтар
Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
Год выпуска: 2007
Доп. информация: модель KIA BL SORENTO (JC5248) сборка РОССИЯ
