Ремонт турбины

[trumen.rus]

Народ, подскажите, где подсмотреть информацию по дорестайловой турбине, давление наддува какое должно быть и т.д.

[kost]

Приветствую. После замены картриджа и чистки геометрии(без разборки) проехал от силы 2.5-3 т.км. Итог геометрия снова закисла и снова передув.
Было решено закупить у друзей из поднебесной новую геометрию. Брал тут. Встала идеально.

(+/-)

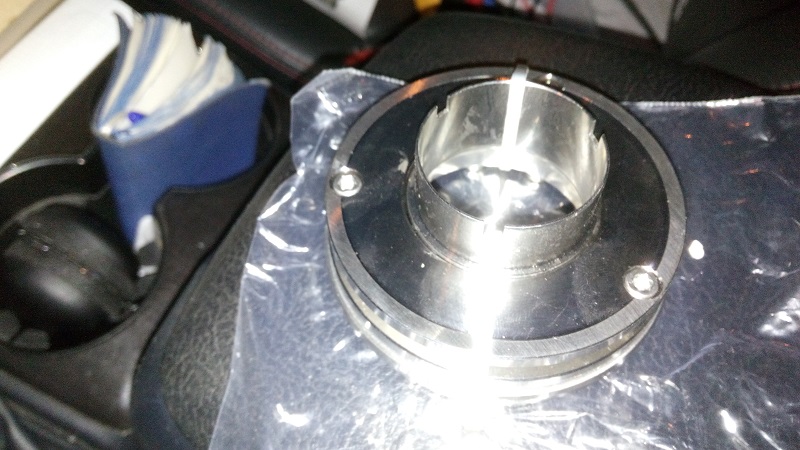

геометрия

геометрия 2

геометрия 3

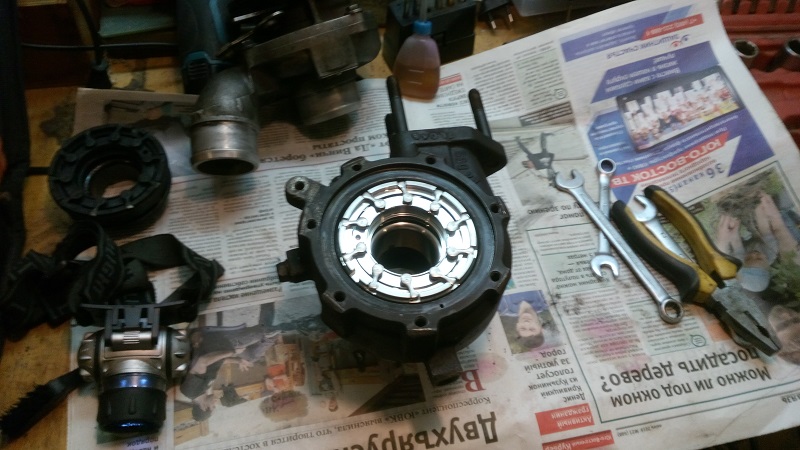

в горячей части

Геометрию откручивал самодельным переходником из головки на 31, отрезал лишнее болгаркой. В идеале лучше к токарю по этим размерам на ютюбе. Далее вычищаем горячую часть улитки(лучше отпескоструить) и ставим геометрию.

(+/-)

очищаем

. Собираем турбину, закручиваем болты горячей части моментом 14-16 Нм. Т.к динамометрического не было, делал безменом и рожково-накидным ключом на 11. По формуле F=M/0,1*L, L-длина ключа, М-момент. Пример: длина ключа 14,5 см = 15/0,1*14,5=10,34 Нм т.е 10,3 кг. Тянуть как можно ближе к 90 градусам. После затяжки геометрия будет двигаться немного с заеданием, разрабатываем обратно-возвратными движениями(гусары молчать ). Настраиваем актуатор. Ставим турбину. Радуемся как машина весело едет. Посмотрим на сколько новой гометрии хватит.

(+/-)

закисшая

старая геометрия

стар геометрия 2

[Topgear12]

Я вообще не понимаю смысла в ремонте. Отдавал я тут на ремонт (замена картриджа) в одну контору специализированную. После первой замены 5000км, после второй 2000км не наездил. В итоге с горе пополам вернули деньги.
Купил новую Nomparts 40000км. полет отличный. Друг позже купил такую же, он уже 27000км. накатал.

[kost]

Я вообще не понимаю смысла в ремонте.

Смысл в ремонте есть. Если люфт в картридже не большой а передув есть, то виной закисшая геометрия не работающая должным образом. Если не работает геометрия то и новый картридж долго не проходит. Пока не поменял геометрию, передув не при каких настройках актуатора не уходил(ну может пару сотен км после небольшой чистки геометрии все работало, пока снова не закисла). После установки новой, выставил ограничитель по замерам родного актутора, шток выставил по мануалу на -0.6. Все теперь при тапке в пол мах по ЕЛМ 210-215 кПа и сброс до 170-180 кПа. Кстати люфт на старом картридже не был критическим, знал бы поменял только геометрию.
п.с: причина закисания геометрии(закоксовалась немного ) в неправильной смеси, в моем случае нехватка кислорода из-за не раскрытия лопаток в номинальное значение при высоких оборотах.
Работа актуатора после замены катриджа, геометрия старая.

Работа актуатора после замены vgt геометрии

[moiseeff80]

Тоже недавно отцу менял геометрию,наглухо заржавела и загадилась. Только для спец ключа головку на 32 взял. Брал геометрию за 5600 нашёл ,естессно кетайскую. С али не вариант по цене чуть дешевле,а ждать месяц как минимум.https://vk.com/video62534200_456239036 как менял не снимал,руки по колено не чистые были. Да и как-то не удобно,нужен второй человечик. А так делал также как сверху описывают.

Добавлено через 13 минут 18 секунд:
https://vk.com/wall62534200_2363

[вик1]

Друзья подскажите, кто в курсе ?
В какой упаковке должен идти правильный картридж ? А то как-то сомневаюсь чтоб на подделку не попасть.

[Лёха Юрич]

мой вроде как в синенькой был.
внутри был вкладыш с характеристиками картриджа

[Виктор 1980]

У меня пришёл как на верхней картинке, в комплекте только резиновое колечко и бумажка что картридж JNOME без гарантии Посмотрю сколько отходит. Может кто скинет ссылку как актуатор настроить, вакуумный манометр есть.

[Vl@dK]

Купил картридж Jrone.

Добавлено через 4 минуты 35 секунд:
Хотя турбина пока не подаёт сигналов к замене, на всякий случай озаботился, ведь пробег 220тык. Ценник вполне гуманный, мне встала в 6700руб. С доставкой до под'езда.

[Виктор 1980]

Проехал после замены картриджа турбины 15000 км. Стала свистеть от 1500 до 2100 об/мин. И похоже горячая половинка подъедает масло. Вывод для себя сделал такой, если для себя делать то BogWagner.

[Sandver58]

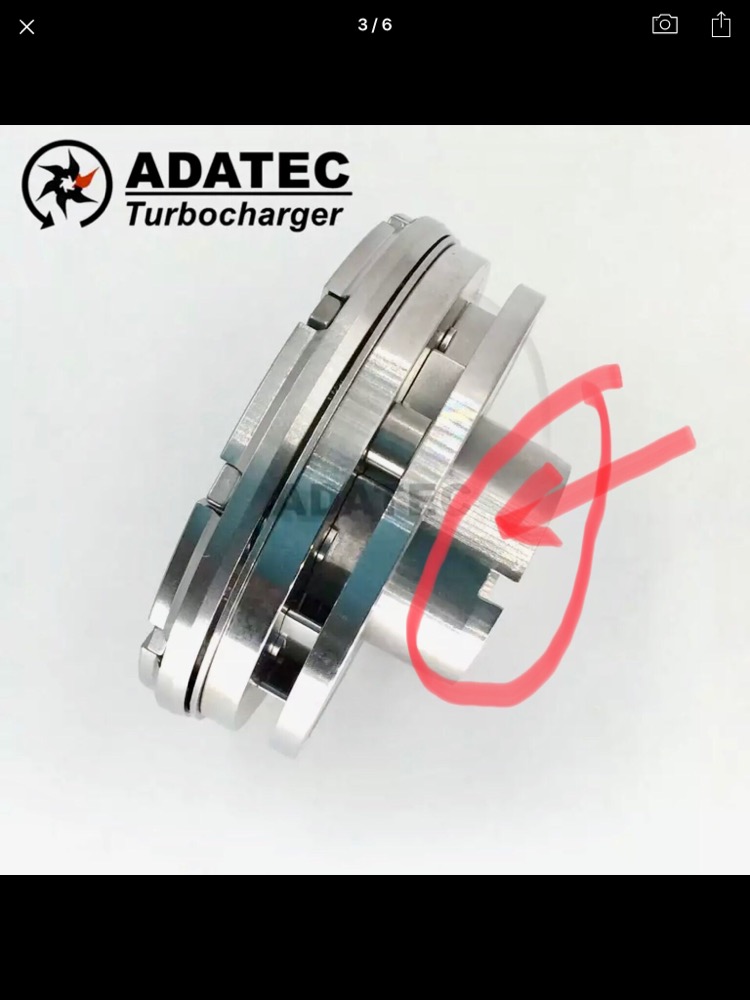

При попытке снять геометрию отломил тонкостенную часть гайки-фланца крепления геометрии к горячей части турбины. Никто не владеет информацией где можно прикупить эту гайку отдельно от геометрии?
