Установка магнитолы Supra SWD-703B

Сообщение andrews » 15 янв 2010, 01:30

http://www.suprael.ru/node/442

была куплена магнитолка в Улмарте перед НГ. Почему выбрана - цена!!! (8300 р), 7" дисплей, наличие блютуса, пульт + все остальные преимущества 2-х динового устройства (CD/DVD/SD/USB/TV тюнер). Наличие навигации не волновало, поскольку юзаю "Навител Пробки-Онлайн", а все магнитолки с навигацией не поддерживают эту прогу, поскольку для обновления пробок нужен доступ в инет, так что тут только КПК. Из минусов пока - невозможность стандартно реализовать управление магнитолой с руля, нужно докупить модуль ИК сопряжения.

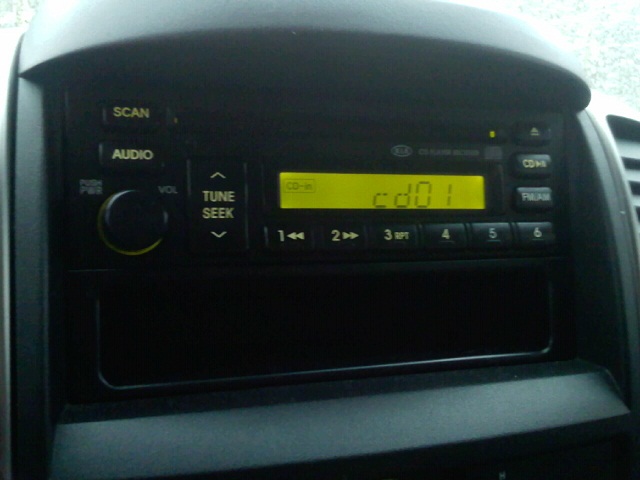

Имеем пока штатную магнитолку

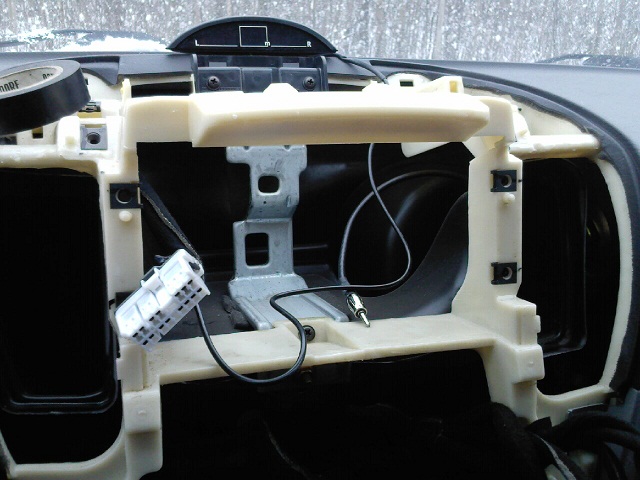

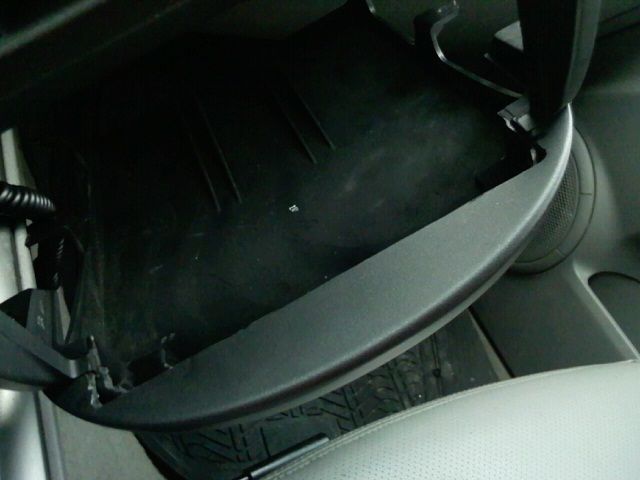

снимаем боковины, крышку консоли и саму магнитолку с карманом

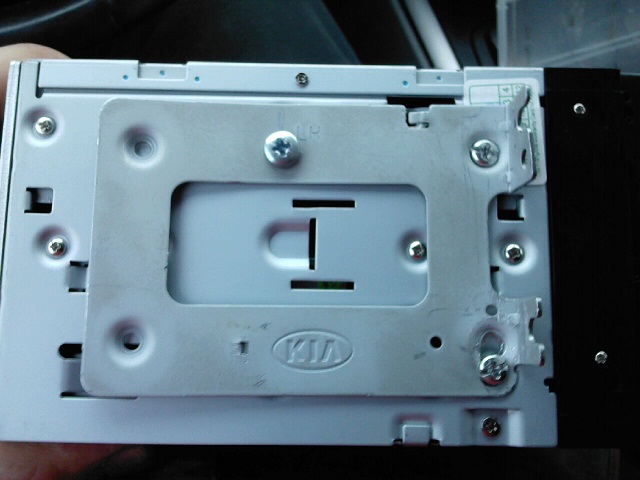

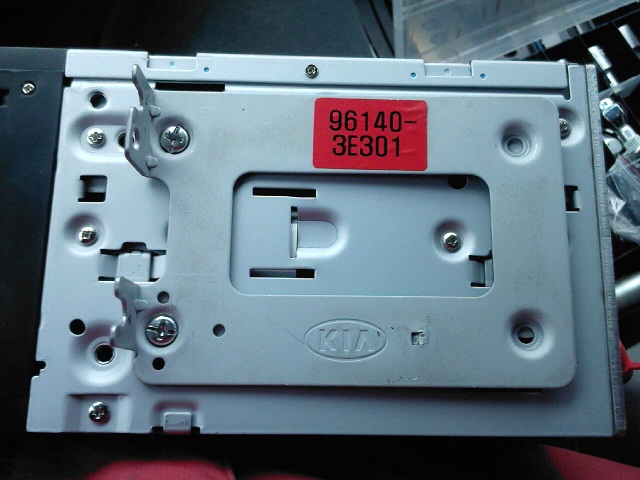

используем для крепежа новой магнитолы штатный крепеж старой магнитолы (ввиду того что идущий в комплекте не внушает доверия :mrgreen: )

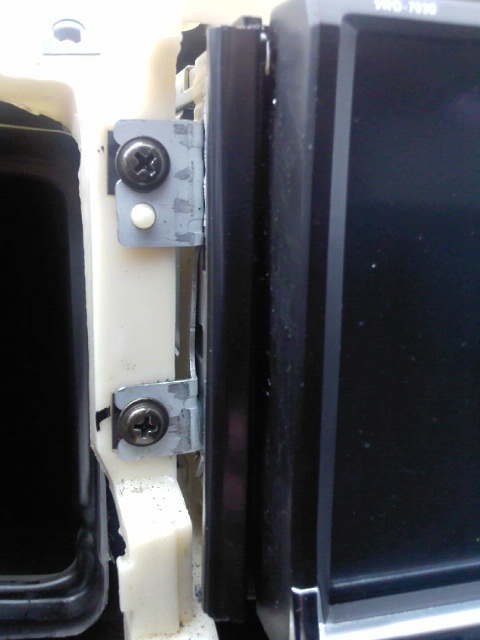

переделываем нижнее отверстие для крепежа и добавляем одно свое - типа лишним не будет :) . Используем для этого крепежные отверстия на магнитоле, самые БЛИЖНИЕ к морде, иначе слишком далеко будет выдвинута вперед и козырек консоли не подрезать потом.


Берем рамку, идущую в комплекте и безжалостно ее режем, оставляяя только боковины и приклеивая их к телу магнитолы, где они должны стоять, получается типа этого

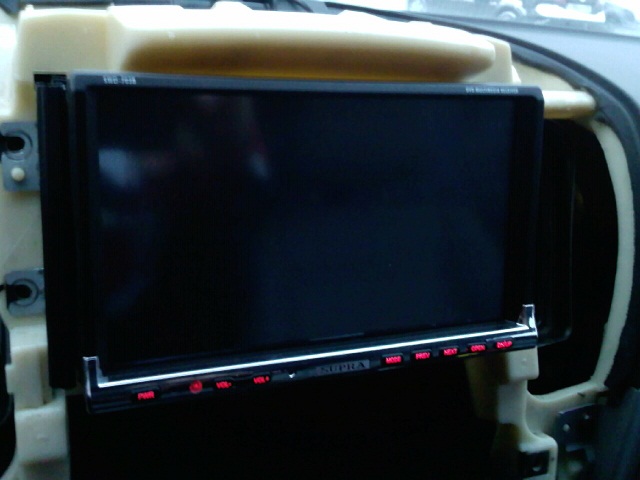

Теперь самое сложное :) - подгонка верхней консоли. Необходима, потому что корейский 2 DIN не тот что у всех 2 DIN. Использовал болгарку с маленьким отрезным диском. Срезал изнутри козырька миллиметров 18-20, чтобы вместилась магнитола - тут главное постоянно примерять и не резать лишнее :) Получилось вот так


Далее пошла электрическая часть - там ничего сложного, использовал при подключении описание колодки из этого раздела. Один нюанс - синий провод магнитолы, имеющий надпись "Parking", нужно сажать на "-" (это помимо черного минусового провода). Это нужно для того, чтобы магнитолка показывала фильмы и ТВ в движении :D . В теории этот провод цепляется к стояночному тормозу. Подключался просто, с помощью ножа и изоляционной ленты, оставив родную колодку целой на всякий случай. Подаем питание - зажглись красненькие лампы! Уже неплохо

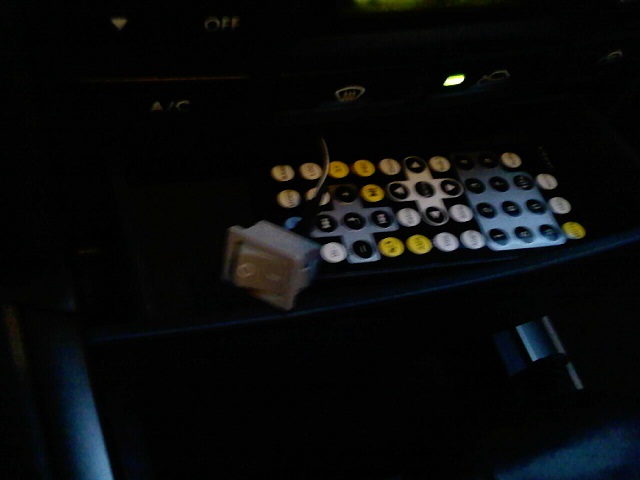

Далее я добавил отдельно кнопку убирания антенны, после длительных умозаключений разместил ее в ящичке под кондеем - антенна тупо вылазиет при включении магнитолы, неважно радио или другое, да и вообще давно хотел это сделать. Кнопку подобрал под цвет пластмассы, но чот передумал сверлить пока, запихал в ящик, для этого пришлось снимать блок управления климатом и сам ящичек

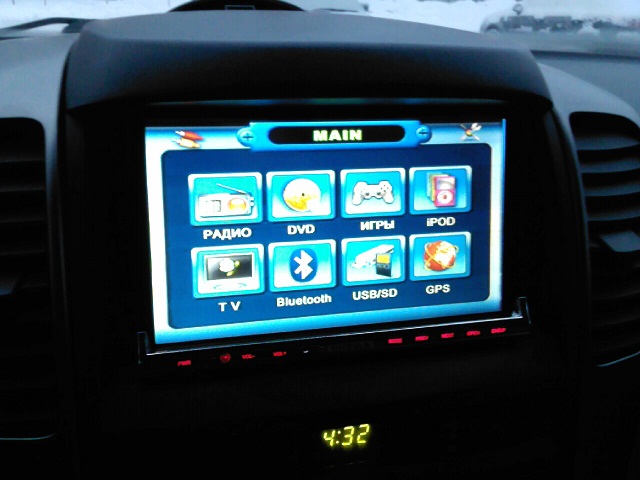

Далее все собираем обратно и включаем магнитолу

Во избежание вопросов - кнопки "Игры" и "GPS" не работают - их очевидно в системе просто нет, я так подозреваю что типа одной прошивки для однотипных устройств. Система я думаю какая то Windows CE, не изучал этот вопрос

Добавил через 16 минут
По функционалу

Радио ловит все станции, DVD кушает и лицензию, и самописные и просто avi-файлы на CD-R и DVD-R, DVD-RW. SD-карту запихал простую, не HD, в 2 Gb, все считалось. Блютус телефон поймал без проблем, микрофон лучше чем в Пролоджи (у коллеги стоит, есть с чем сравнить), далее сам коннектится с телефоном при включении магнитолы. Осталась одна проблема - ТВ-антенна Супра, купленная вместе с магнитолой и имеющая разъемы миниджек. Их нужно будет отрезать и припаять простой ТВ-штекер (советовался в магазине электроники с продавцами,только так решается вопрос). Так что пока ТВ не работает. Да особо пока и не нужно, футбольный сезон еще не начался :)
Вложения
Аватара пользователя
andrews


Сообщения: 40
Зарегистрирован: 02 дек 2008, 22:58
Откуда: С-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Андрей
Автомобиль: SORENTO, 3.5 (197 л/с), TOD, AT
Год выпуска: 2005
Доп. информация: EX, черный

Re: Установка магнитолы Supra SWD-703B

Сообщение spbkaa » 22 янв 2010, 23:21

ЗДОРОВО!! сам думаю с чем-топодобным заморочиться, если вдруг созрею к такому же девайсу, то наверное буду у тебя помощи просить в установке :) , надеюсь не откажешь :oops:
а с меня мат.обеспечение :beer:

а лицевая панель у нее съемная? если нет, то как-то страшно оставлять машину без стоянки.
не трогай технику, и она тебя не подведет!!!
spbkaa


Сообщения: 618
Зарегистрирован: 18 дек 2009, 00:18
Откуда: Санкт-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Роберт
Автомобиль: Другая машина
Год выпуска: 2007
Доп. информация: VW Туарег 2,5 RTDI
был КИА Соренто EX, серебро, вжик-вжик (чипико!!!), пружины комфорт от Николая, светодиоды в зеркалах, белая подсветка

Re: Установка магнитолы Supra SWD-703B

Сообщение andrews » 26 янв 2010, 20:04

обращайся конечно, не вопрос. Самое сложное и долгое - подогнать козырек

лицевая панель несъемная,но у меня КАСКО :). И выламывают магнитолы только нарки, по быстрому. С 2 ДИН они связываться вряд ли будут - непонятно как снимать и сложно продать.

ТВ-антенну перепаял, но ставить буду когда потеплеет - сейчас нереальный дубак
Аватара пользователя
andrews


Сообщения: 40
Зарегистрирован: 02 дек 2008, 22:58
Откуда: С-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Имя: Андрей
Автомобиль: SORENTO, 3.5 (197 л/с), TOD, AT
Год выпуска: 2005
Доп. информация: EX, черный

Re: Установка магнитолы Supra SWD-703B

Сообщение spbkaa » 27 янв 2010, 09:43

ок ! спасибо, именно - потеплеет, тогда можно будет заморачиваться :)
обращусь, позже :oops:
