Итак, для построения автозвука в Sorento, я использовал следующие компоненты:
1. Головное устройство - JVC KW-AVX900
2. Фронт - Eton RS 161
3. Тыл - Infinity REF-6020CS
4. Усилитель E.O.S. AE-4100LE
5. Усилитель E.O.S. AE-620T
6. Субвуфер - AUDIO ART BRW12
7. Компл.кабелей 1200Kit
8. Акуст. кабель ART SOUND AR 162 S
9. Межблочный кабель ART&SOUND AXT50

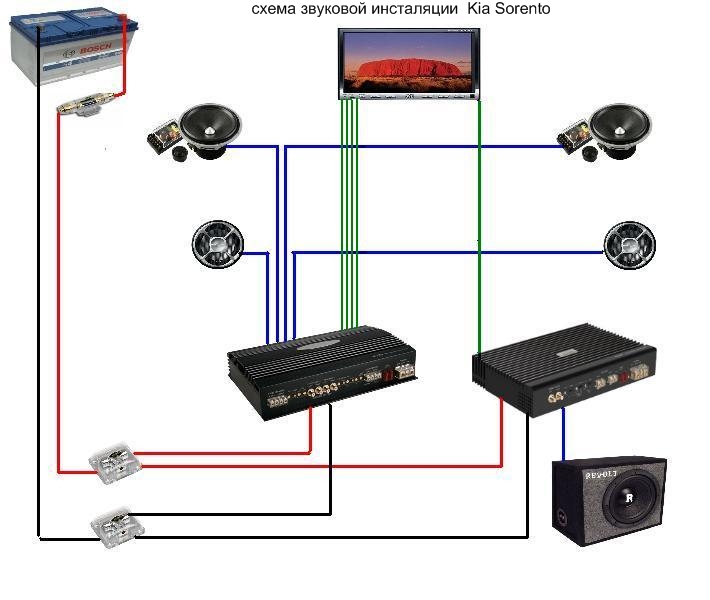

Схема будет следующая:
Теперь обо всём поподробнее:

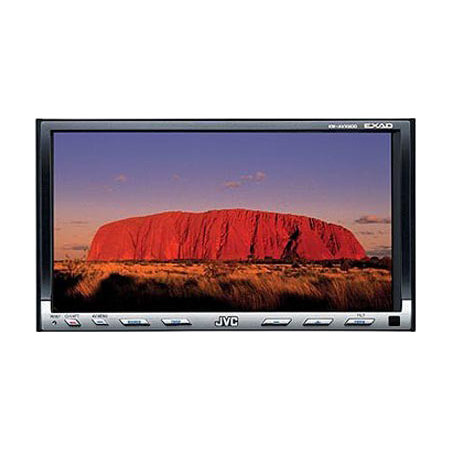

1. Головное устройство - JVC KW-AVX900
Описание :
Встроенный в переднюю панель многофункциональный сенсорный широкоформатный 7-дюймовый (17.8 см) жидкокристаллический монитор разрешением 336960 точек;
Встроенный телевизионный тюнер SECAM;
Слот для карт SD с воспроизведением файлов JPEG, MP3, WMA, AAC;
Вход USB на задней панели обеспечивает легкий и удобный способ насладиться Вашей музыкальной и видео коллекцией в автомобиле. Воспроизведение файлов MP3, WMA (в том числе DRM), AAC (за исключением защищенной DRM музыки, купленной в Apple iTunes), WAV, фото JPEG, видео MPEG1, MPEG2, DivX. Совместимость с портативными HDD-дисками;
Возможность использования адаптера Bluetooth KS-BTA200 для воспроиведения музыки, звонков без рук и отображения информации на экране магнитолы, в том числе SMS-сообщений;
Возможность использования адаптеров iPod или цифрового плеера JVC;
Возможность использования приемника цифрового вещания DAB;
Возможность использования СD-чейнджера;
Моторизованная сдвигающаяся панель;
Пульт дистанционного управления в комплекте;
Поддержка пультов дистанционного управления на руле при помощи переходников серии KS-RC100;
Тоновая поддержка команд;
Функция двух зон - показ кинофильма с DVD-диска зрителям на заднем сиденье (звук подается через наушники) и воспроизведение звука тюнера или чейнджера;
COMPUPLAY;
GIGA MP3 Multi - чтение MP3 и DivX файлов с DVD дисков;
Полная совместимость с DVD Video, DVD-R/RW, +R/RW, Video CD, DivX и музыкальными CD, CD-R/RW и MP3, WMA, WAV;
Чтение русскоязычных ID3-тегов;
Начальная установка с помощью меню;
24-битный аудио цифро-аналоговый преобразователь с частотой дискретизации 192 кГц;
12-битный видео цифро-аналоговый преобразователь с частотой дискретизации 108 мГц;
Аудио и видео выход;
Режим увеличения изображения;
Декодеры 5.1 DTS, Dolby Digital, MPEG Audio, Dolby Prologic II;
Прямой выбор дорожки (1-12);
Случайный выбор/повторное воспроизведение;
Вводное сканирование;
Увеличение, доступ к главе, пауза, пошаговый и медленный просмотр DVD;
Телевизионный формат PAL;
Цифровой семиполосный эквалайзер iEQ;
Звуковое окружение для наушников;
Память на звуковые настройки;
Регулировка баланса;
Фэйдер - регулировка уровня громкости передних/задних акустических систем;
Аттенюатор громкости;
Управление громкостью в зависимости от источника;
Переключатель максимального коэффициента усиления;
Регулируемый линейный вход;
2 пары позолоченных линейных выходов 2 Вольт;
Выход центрального канала и выход на вторую пару аудио, позолоченные;
Регулируемый выход на сабвуфер с регулируемым уровнем и частотой среза, позолоченный;
Видео выход и вход с позолоченными разъемами, видеовход для камеры заднего вида;
Сенсорный многофункциональный дисплей;
Цифровые часы;
Регулировка яркости;
Индикатор уровня звука.
Технические характеристики JVC KW-AVX900:
Аудио
Линейные выходы: 2
Максимальная выходная мощность: 50 Вт х 4
Эквалайзер: Цифровой семиполосный эквалайзер iEQ
Тюнер
Предустановки тюнера: 18 + 6 (FM+AM)
Тюнер: HS-IIIi
Функция RDS: Есть
Монитор
Диагональ: 7"
Формат экрана: 16:9
DVD
Встроенные декодеры: 5.1 DTS, Dolby Digital, MPEG Audio, Dolby Prologic II
Совместимость с форматами: MPEG1, MPEG2, JPEG, DVD Video, DVD-R/RW, +R/RW, Video CD, DivX, CD, CD-R/RW, MP3, WMA, WAV

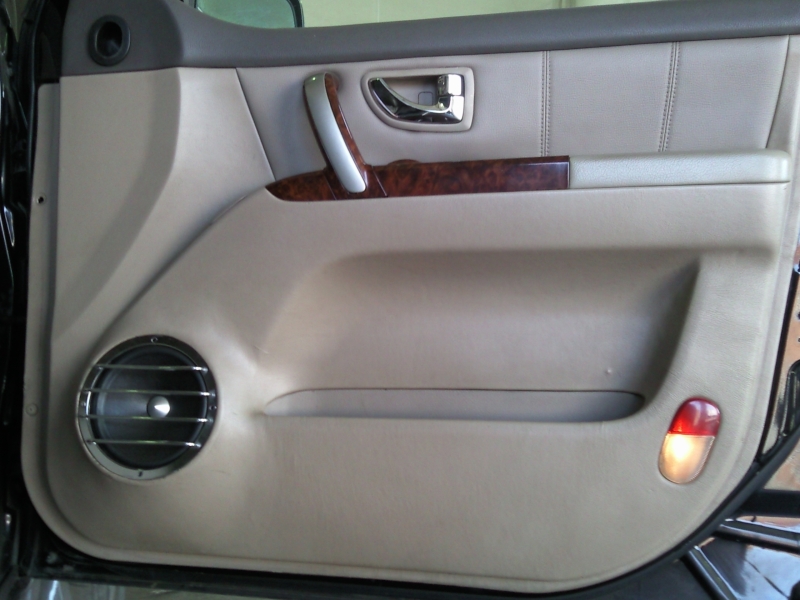

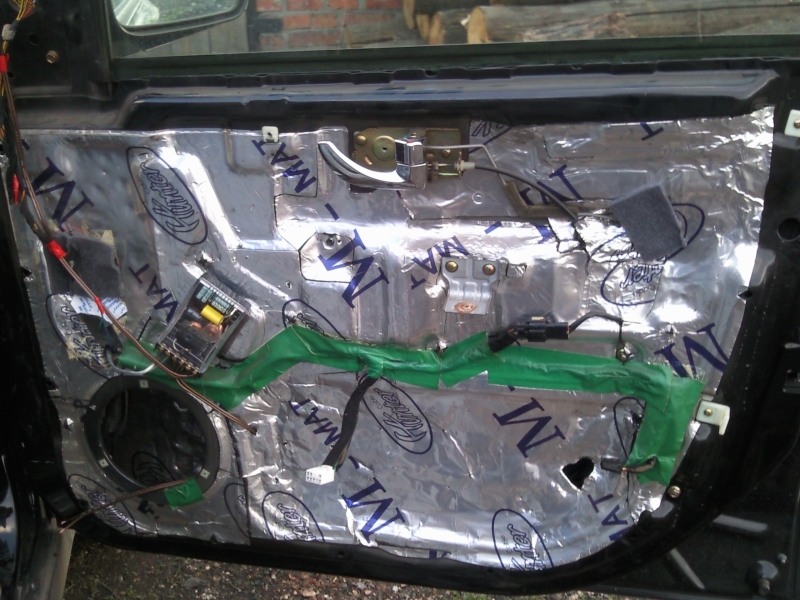

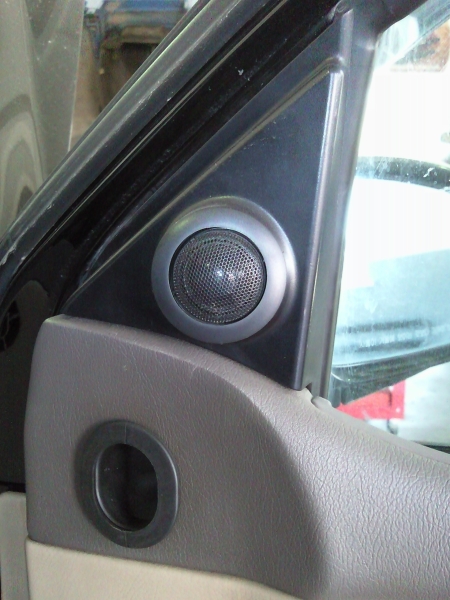

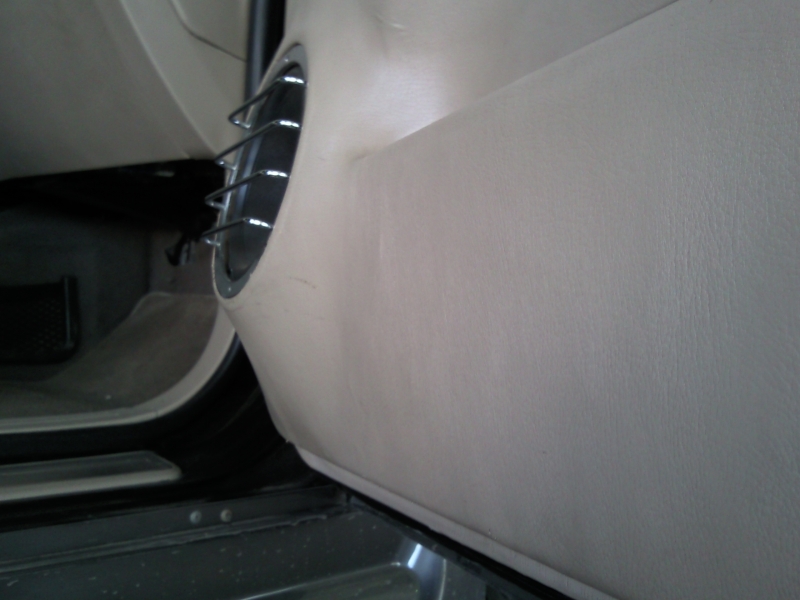

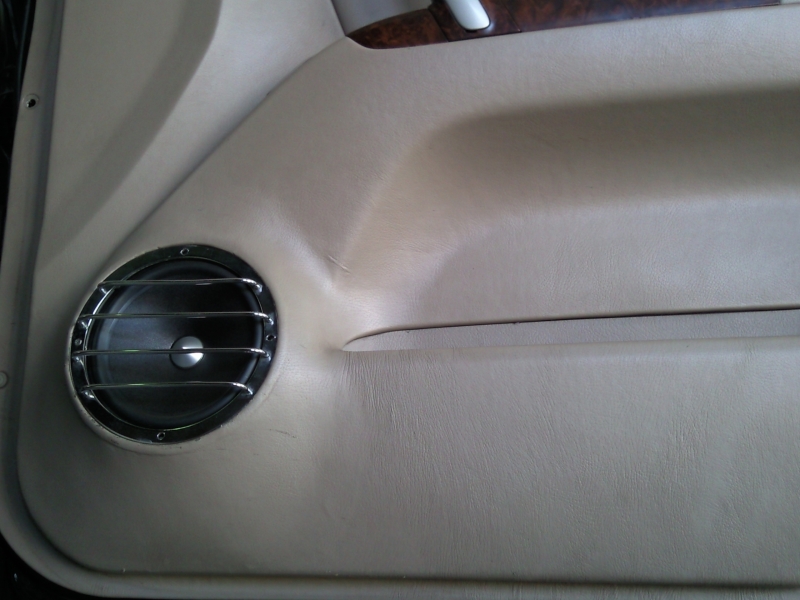

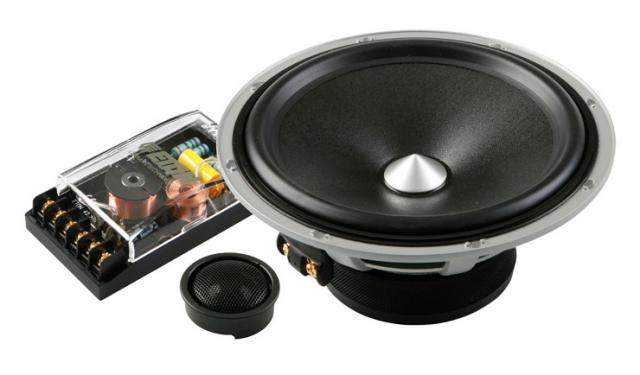

2. Фронт - Компонентная акустическая система Eton RS 161
Описание Eton RS 161:
Знаменитая линейка RS пополнилась еще одной моделью. Новобранец имеет обозначение RS 161. За основу был взят компонентный набор RS 160. Любители камерного звука по достоинству оценили великолепное звучание среднечастотников с композитными (по доброй традиции Eton) диффузорами. Напомним, что материал, из которого изготовлен диффузор, представляет собой трехслойный композит - стеклоткань/ Rohacell/ сткелоткань. Rohacell -вспененный полимер, он эффективно демпфирует подвижную систему, лишая звук нежелательной окраски. В новой система RS 161 немецким инженерам удалось неожиданным образом скомбинировать среднечастотник от RS 160 и высокочастотник CX260. Шелковый купол этих собранных вручную ВЧ-динамиков имеет специальную пропитку, значительно улучшающую характеристики звучания. Результат был предсказуем - потрясающая четкость мидбаса и средних частот теперь дополнена уникальной детальностью верхов.
Технические характеристики Eton RS 161:
Акустическая система 2-полосная компонентная;
Диаметр 165 мм;
Диапозон 35 - 20000 Гц;
Мощность 70/110 Вт;
Чувствительность: 87 дБ;
Сопротивление: 4 Ом;
Установочная глубина: 66 мм.

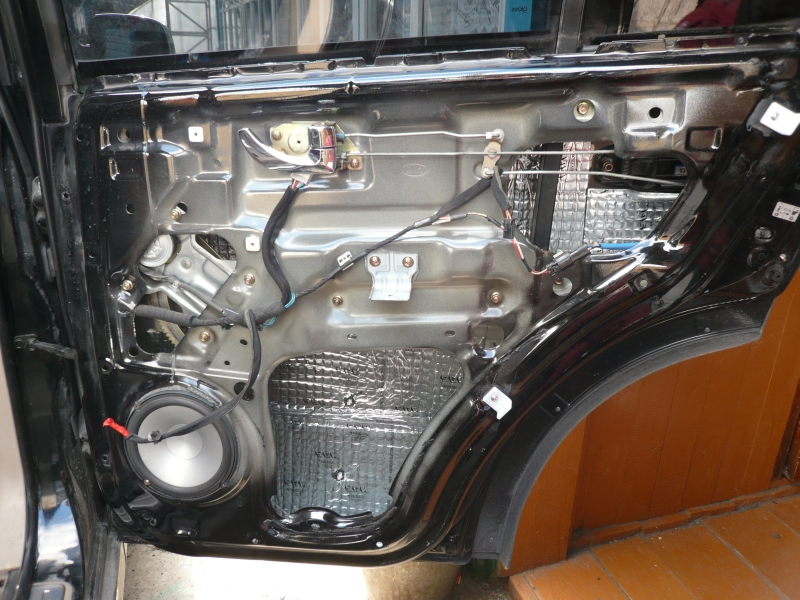

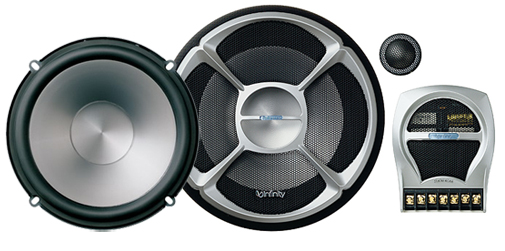

3. Тыл - Infinity REF-6020CS
Описание Infinity REF-6020CS:
Высокочастотные динамики шелковым сферическим диффузором и приводом по краю. В высокочастотных динамиках используются сферические диффузоры не с традиционным w-образным закреплением, а сферические диффузоры с приводом по краю, которые обычно применяются в лучших домашних акустических системах. Это позволяет увеличить максимально допустимую входную мощность и снизить уровень искажений при высокой излучаемой мощности. Данная технология позволяет также лучше совместить высокочастотный динамик со среднечастотным и низкочастотным динамиками.
Диффузор низкочастотного динамика Plus One. Использование собственной технологии позволило создать диффузор большей площади по сравнению с моделями такого же размера других производителей. В зависимости от модели динамика увеличение площади может достигать 30%. Результатом является повышение выходной мощности в области низких частот и рост эффективности динамика.
Система установки высокочастотного динамика I-MountTM. Данная тщательно продуманная система предназначена для универсальной установки высокочастотных динамиков любой из компонентных систем Infinity в различных местах салона автомобиля. В комплект входит монтажное устройство Starfish, которое позволит установить высокочастотные динамики в штатные места на автомобиле.
Внешние пассивные кроссоверы с регулировкой уровня твитера.
Технические характеристики Infinity REF-6020CS:
Модельный ряд
Серия: Reference
Акустическая система
Акустическая система: 2-полосная компонентная
Диаметр: 160 мм
Диапазон частот: 53 - 21000 Гц
Мощность номинальная / максимальная: 90 / 270 Вт
Сопротивление: 2 Ом
Установочная глубина, мм: 49 мм
Чувствительность, дБ: 93 дБ

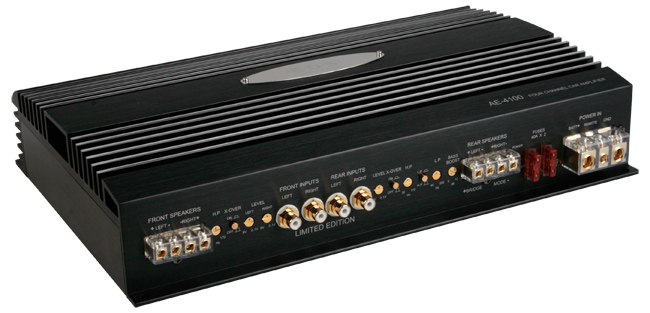

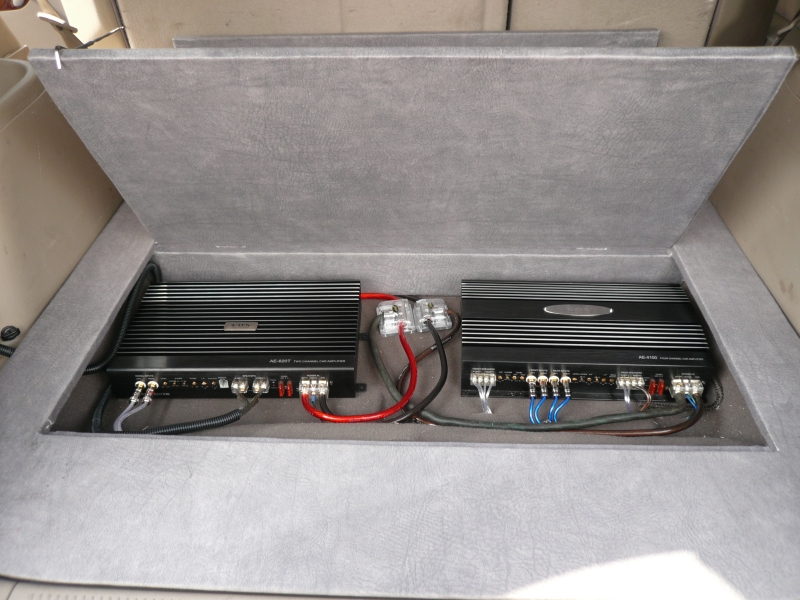

4. Усилитель E.O.S. AE-4100LE
Описание E.O.S. AE-4100LE:
Модель усилителя пришедшая на смену АЕ-300F и сменившая класс HI-FI на класс TOP HI-FI.
Работает в Real Class AB. Комплектуется сдвоенными мощными (160 Вт) комплементарными биполярными транзисторами фирмы Sanken (Япония), электролитическими конденсаторами фирмы Rubycon (Япония), плёночными конденсаторами фирмы Wima (for audio frequency) (Германия), электролитическими конденсаторами Silmic II фирмы Elna (Япония), операционными усилителями (ОУ) LME49720 фирмы National Semiconductor (США)
Характеристики E.O.S. AE-4100LE:
Усилители E.O.S.
Каналов 4
Номинальная мощность (RMS), 4 Ом 4х110 Вт
Номинальная мощность (RMS), 2 Ом 4х180 Вт
Номинальная мощность при мостовом включении, 4 Ом (RMS) 2х360 Вт
Частотный диапазон 20 Гц -20 кГц (+/- 0,3дБ)
THD < 0,04% (1кГц)
S/N > 95 дБ
Коэффициент демпфирования > 250
Входное сопротивление 47 кОм
Входная чувствительность 0,1 - 8 В
Предохранитель 2х40 А
Ток холостого хода 1,1 А
Макс. ток потребления 80 А
Размер ДхШхВ 360х240х73 мм
Вес 5,1 кг

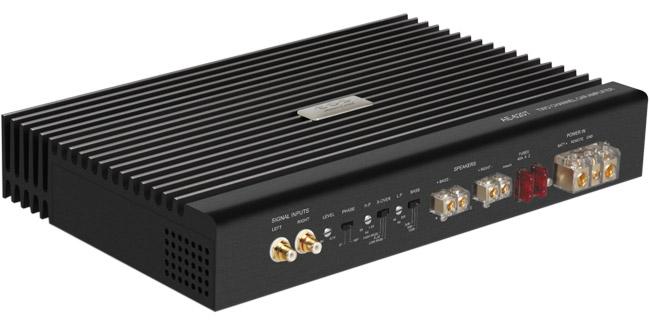

5. Усилитель E.O.S. AE-620T
Описание E.O.S. AE-620T:
Усилитель класса TOP HI-FI, работает в Real Сass AB. Оснащен мощным блоком питания. Комплектуется сдвоенными мощными биполярными транзисторами (125 Вт) фирмы Sanken (Япония), электролитическими конденсаторами фирмы Rubycon (Япония), операционными усилителями JRC или Philips 5532, AD712 (USA), электролитическими конденсаторами for audio-silmic (ELNA Япония), пленочные конденсаторы Wima (ФРГ). Вход для проводного ДУ (дистанционного управления), плавная регулировка фазовращателя.
Характеристики E.O.S. AE-620T:
Каналов 2
Номинальная мощность (RMS), 4 Ом 2х150 Вт
Номинальная мощность, 2 Ом 2х260 Вт
Номинальная мощность при мостовом включении, 4 Ом (RMS) 1х500 Вт
Частотный диапазон 20 Гц – 20 кГц
THD <0,4% (1 кГц)
S/N >100 дБ
Коэффициент демпфирования >200
Входное сопротивление 47 кОм
Входная чувствительность 0,1 – 8 В
Фильтр НЧ 40 – 200 Гц
Фильтр сабсоник 30 Гц на 12 дБ (-3дБ)
Предохранители 2х40 А
Ток холостого хода 0,77 А
Макс. ток потребления 55 А
Размер ДхШхВ 360х230,5х58,5 мм
Вес 4,7 кг

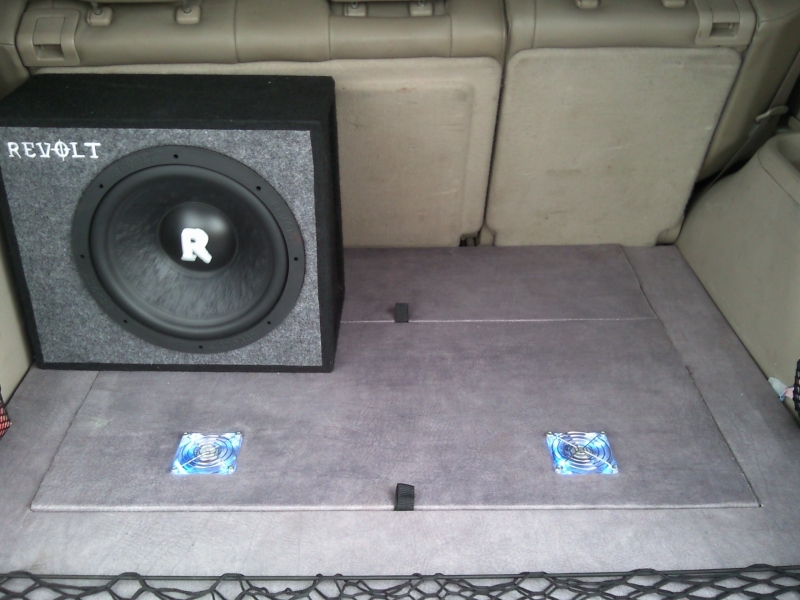

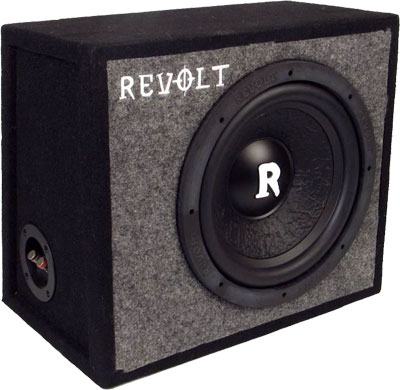

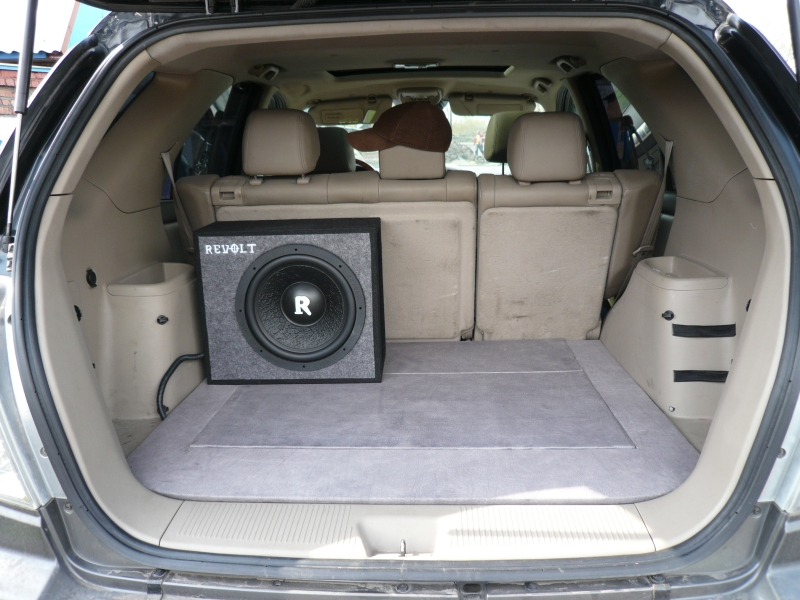

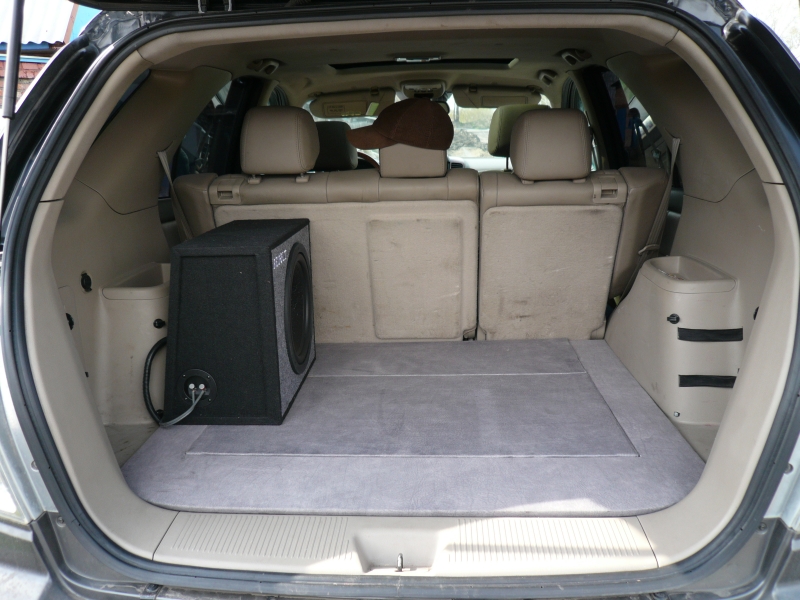

6. Субвуфер - AUDIO ART BRW12
- BRW12-cat.jpg (42.29 КБ) Просмотров: 4951
Описание REVOLT by Audio Art BRW12:
Сабвуферы серии «Reference» специально разрабатывались для закрытого акустического оформления. Их передаточная характеристика подобрана таким образом, что основной резонанс системы в заданном объеме выходит за пределы рабочего диапазона сабвуфера. Это значительно снижает гармонические и фазовые искажения сигнала. Материал диффузора обеспечивает подавление внутренних резонансов, а его малая подвижная масса гарантирует отличную импульсную характеристику и высокую чувствительность. Для изготовления диффузора была выбрана непрессованная бумага, волокна которой не имеют выраженной пространственной направленности и обеспечивают отличное демпфирование резонансов при высокой удельной прочности и жесткости. Сдвоенный ферритовый магнит - стандарт для систем высшего уровня, силовой фактор конструкции около 14 Тл*м, при допустимой мощности до 600 Вт.
Технические характеристики REVOLT by Audio Art BRW12:
Модельный ряд
Серия: RW
Сабвуфер
Габариты: 440 х 390 х 260 мм
Диапазон воспроизводимых частот, Гц: 25 - 1000
Количество динамиков: 1 х 300 мм
Максимальная мощность, Вт: 600
Объем корпуса, л: 28
Сопротивление, Ом: 4

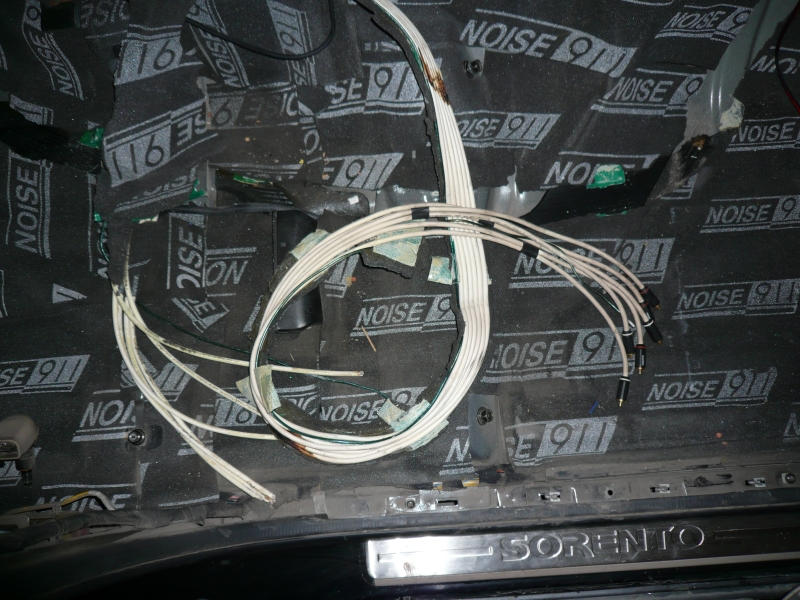

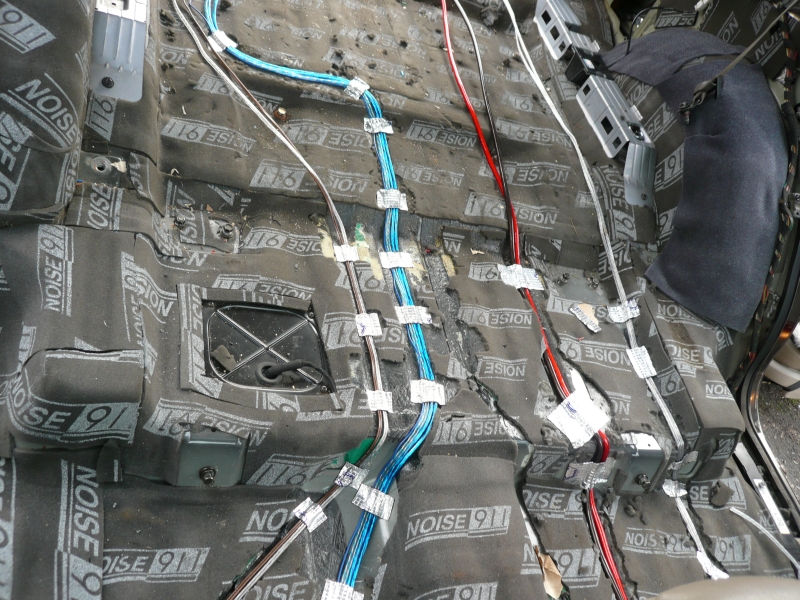

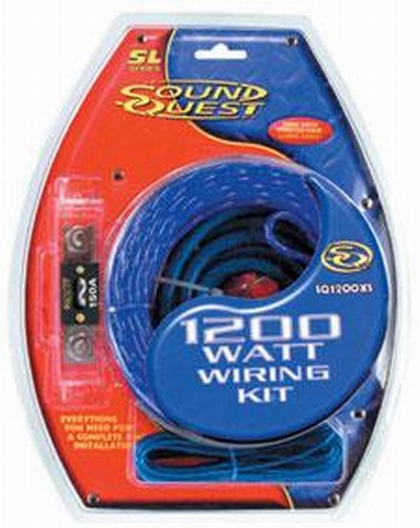

7. Компл.кабелей 1200Kit
8. Акуст. кабель ART SOUND AR 162 S
- AR162-cat.jpg (7.76 КБ) Просмотров: 4951

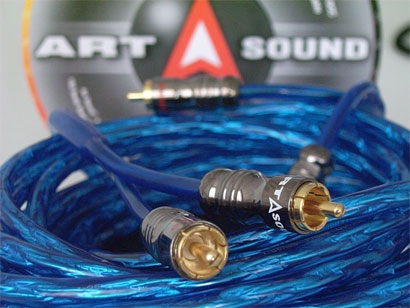

9. Межблочный кабель ART&SOUND AXT50

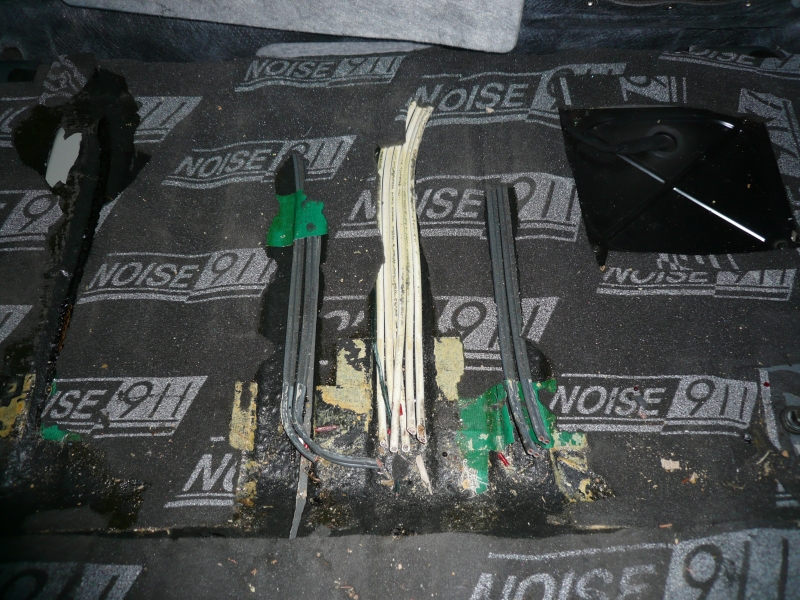

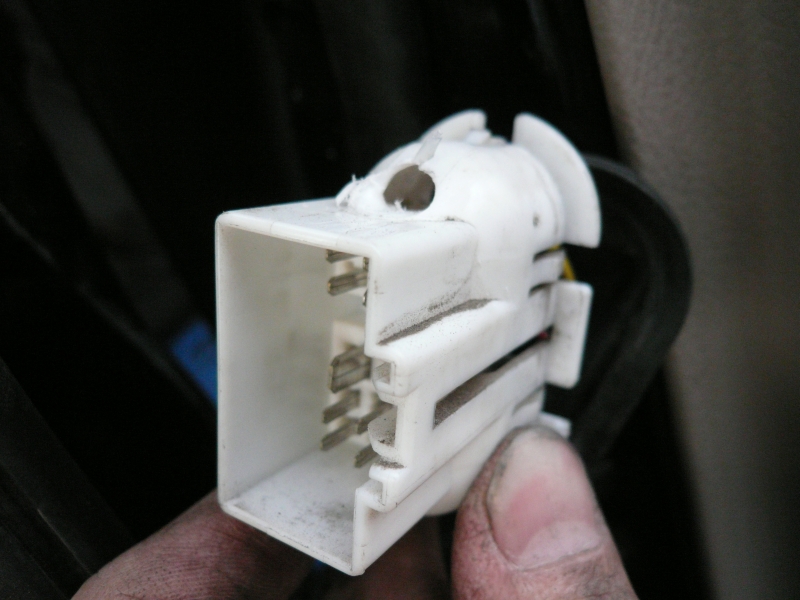

и варворским способом обрезано
