Различная документация по автомобилю KIA SORENTO XM (2009MY)
ShineOn
» 06 мар 2011, 00:15
Распиновка штатных головных устройств, усилителя и несколько полезных электрических схем Нового Sorento (XM) (информация с родительского форума).

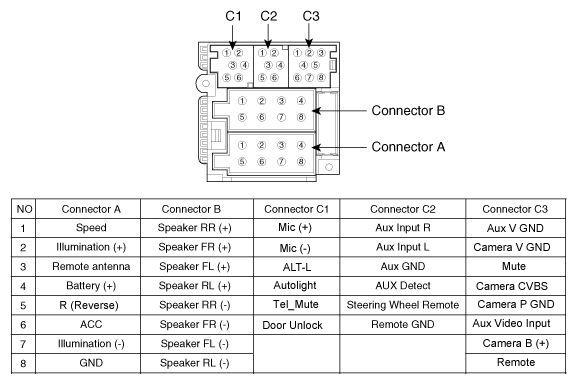

Головное устройство PA710 RADIO/CD/MP3 (без подключения к усилителю)Головное устройство PA760 RADIO/CD/MP3 (с подключением к усилителю)Усилитель AUTO NET-10CHОбщая электрическая схема:
Электрическая схема без усилителя:
Электрическая схема с усилителем:
Электрическая схема ГУ с навигацией (1):
Электрическая схема ГУ с навигацией (2):
Электрическая схема ГУ с навигацией (3):
Разъёмы:
"Главная проблема цитат в Интернете - что все сразу им верят." В.И.Ленин
-
ShineOn
- Модератор
-
- Сообщения: 31687
- Зарегистрирован: 06 авг 2007, 12:41
- Откуда: Москва
- Благодарил (а): 640 раз.
- Поблагодарили: 903 раз.
- Имя: Игорь
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2007
- Доп. информация: EX (кожа-люк), цвет серебро, SuperTOD (2Hi-Auto-4Hi), чипован в CHIPIKO.ru, пружинки H&R
-
ShineOn
» 28 ноя 2012, 09:15
Распиновка ГУ с навигацией HAVN-100XMCIS:
Распиновка коннектора AUX+USB (iPod)
"Главная проблема цитат в Интернете - что все сразу им верят." В.И.Ленин
-
ShineOn
- Модератор
-
- Сообщения: 31687
- Зарегистрирован: 06 авг 2007, 12:41
- Откуда: Москва
- Благодарил (а): 640 раз.
- Поблагодарили: 903 раз.
- Имя: Игорь
- Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT
- Год выпуска: 2007
- Доп. информация: EX (кожа-люк), цвет серебро, SuperTOD (2Hi-Auto-4Hi), чипован в CHIPIKO.ru, пружинки H&R
-
