Напряжение на форсунке

[KotAbarmot]

Как правильно померить напряжение на форсунке. Это сподвигло меня по тому, что при замере на обратку шприцами 2 и 4 форса за 20 сек выдали 20 кубиков топлива.
Появилась мысль, что может они вообще не открываются.
Сейчас машина вообще не запускается.
Скинул фишки с 1 и 2 форсы. вставил щупы. Крутим стартером. Намеряю импульсы не более 0,25 Вольта. Думаю , что это очень мало или мозги сгорели?
Может при рабочем двигателе напряжение будет больше??? Но как я почитал, на рабочем двигателе фишки снимать запрещено.
Какие мысли, чтобы исключить электрическую причину не запуска, тем самым подтвердить то , что форсы умерли.

[BlkDem]

Не надо искать там, где ничего нет. Форсы в ремонт/замену.

[KotAbarmot]

хотелось бы докопаться до истины, ведь машина не заводится вообще.
Напряжение на них скорее всего должно быть 10-12 В

[BlkDem]

Не заводится потому что не создается необходимого давления в рампе. Это происходит из-за того, что форсы переливают в обратку.
Нет никаких таинств. Электрическая часть форс очень редко выходит из строя, ECM также крайне редко ломается.
Проблема в механической части форс. Решается заменой/ремонтом.

[keksoid]

ради спортивного интереса попробуйте обратку пережать (только без фанатизма) и заводить

[Cacktus]

Чем меряешь?

[KotAbarmot]

Чем меряешь?

Вольтметром. А что надо по току?

[Cacktus]

KotAbarmot
Ну так, там же не постоянное напряжение, а короткие импульсы, поэтому вольтметром там ничего не намерить.
Нужен осциллограф.
А так, там если не ошибаюсь, должны быть короткие импулься 80 В, 20 А.

[KotAbarmot]

короткие импулься 80 В, 20 А.

Ничего подобного, у меня типичный стрелочный мультиметр, пусть он на коротком импульсе полностью все 80В не промерит, но хотя бы на треть успеит отклонися, а так, как я уже и писал, стрелка только до 0,25 В поднималась на импульсе. На работе четко промерял 4-5Вольта за одну секунду 3 импульса. Это во-первых. Во вторых, где то уже эту инфу кто-то поставил под сомнение, тк с 12В до 80В нужно повысить если не трасформатором, то инвертором, чего в мозгах я не заприметил. Даже если это и есть, то каким внутренним сопротивлением должна обладать обмотка форсунки и провода к ней должны быть совсем другого сечения.
Что то с Амперами я сомневаюсь, с вольтажем еще могу предположить гипотетически.

[BlkDem]

стрелочный мультиметр

но хотя бы на треть успеит

Никогда в жизни.
Сдается мне, у тебя есть непреодолимое желание попалить у себя электронику.

Добавлено через 56 секунд:

при замере на обратку шприцами 2 и 4 форса за 20 сек выдали 20 кубиков топлива.

Эти форсы поменяешь и все наладится.

[KotAbarmot]

KotAbarmot писал(а):но хотя бы на треть успеит


Никогда в жизни.

а вот для нас, кто измеряет ток кодирования для тепло и электровозов - повседневное занятие.

[BoBoT]

Форсунки открываются и от 12 вольт. Проверяется простым генератором импульсов для проверки форсунок от бензинки (не GDI). Щелчки отчетливо слышны.

[BlkDem]

ток кодирования

Что это такое?* График есть кодовой информации? Если импульсы имеют длину, достаточную для возбуждения обмотки стрелочного прибора, то что-то увидеть можно; график форсунок выглядит по-иному, увидеть его тупой "цэшкой" нельзя. Только осциллографом. Также, всегда нужно смотреть не только пульсацию, но и амплитуду и четкость импульсов. Проверка всякими генераторами не даст достоверной информации о состоянии ключей.

Странно, что вы занимаетесь "измерением" приборами, для этого не предназначенными. Да еще и повседневно...

*Мне расшифровывать не нужно, у меня образование профильное.

[Accent-58]

Тебе нужно седла в форсунке менять (ремонтировать).
Тема: Ремонт форсунок

Добавлено через 4 минуты 56 секунд:

Даже если это и есть, то каким внутренним сопротивлением должна обладать обмотка форсунки и провода к ней должны быть совсем другого сечения.

Я хз, какое там напряжение и ток. Но для расчета сечения провода нужно еще скважность учитывать.

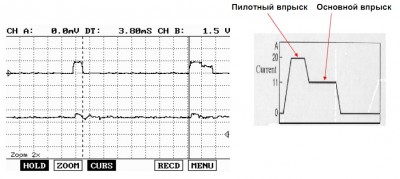

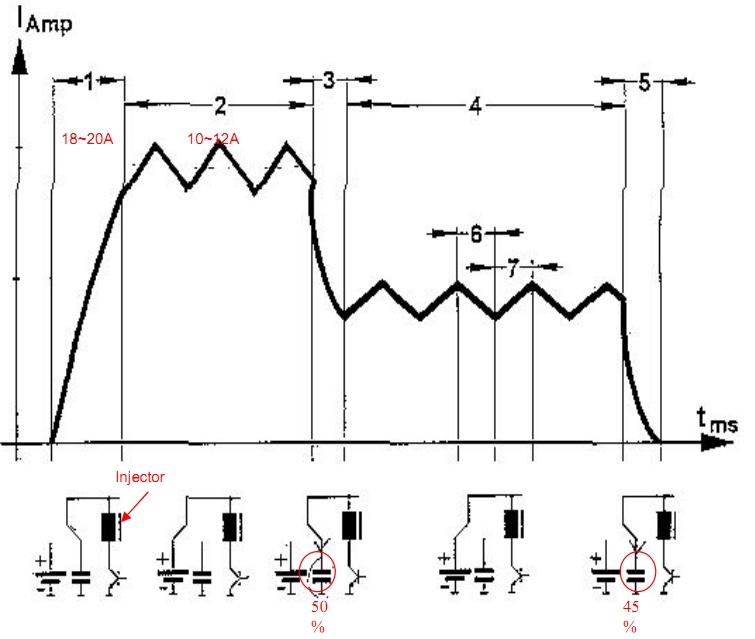

Вот графики рестайла. Ну наверное там в клетке графика 1,5 вольта. Ток максимум 20 А.

Все, что пишу ниже, возможно полный бред, но Я так прикинул -
Допустим, что стартер крутит коленвал -600 об/мин. В одну секунду происходит 10 оборотов коленвала и 5 впрысков топлива. То есть получается в сумме на форсунку в одну секунду подается напряжение 75мс и не подается 925мс. Твой мультиметр усредняет напряжение, поэтому и показния напряжения такие низкие. Те 925/75=12 раз. U=1,5/12=0,125В ,что у тебя примерно и замерилось.

[KotAbarmot]

Вот поставлю форсы, надеюсь все будет нормально с запуском и работой. Затем обязательно подключу осцилограф. Уж что то мне не дает покоя этот вопрос. Этож на сколько должен быть коротким импулс , что стрелка на Цэшке при выставленной шкале 1,5 В чуть чуть подпрыгнула.
