Электроника без опозновательных знаков

[Izh-Lis]

Нашел под водительским сидением странную штуку. "Тюльпаны" склоняют к мысли об усилке, но около разъемов надписи отсутствуют напрочь. Кто подскажет что это?

[Zim]

По внешнему виду это телевизионный тюнер. Четыре правых разъема это антены. Большой провод посредине вполне возможно выход для управления им, хотя такой выход должен быть с сади блока и скорее всего это антенный вход для FM и AM диапазона. Следующие три разъема (желтый, белый, красный) это входа для подключения внешнего источника звука и видео (соответственно - видео вход, аудио левый вход, аудио правый вход).А вот последняя шестерка хз, но белые и красные разъемы это точно звук, только не понятно вход или выход. А вот с синими вообще не понятно, пока нигде не встречался.

[constax]

а это вид с какой стороны?

[Izh-Lis]

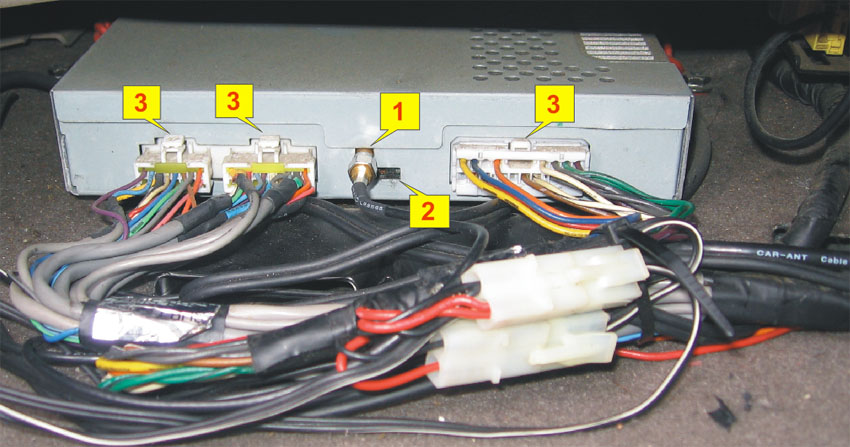

Да Zim, ты был прав. В общем не удержался, открутил аппарат. Это оказался внешний блок от магнитолы download/file.php?id=1645 .
1. Похоже разъем навигационной антенны, которая стоит на панели.
2. Какой-то переключатель. Трогать не стал.
3. Такие же разъемы в магнитоле, это звук и пр.
4. Радиоантенна.
5. Телевизионные антенны (по бокам на лобовом рогатины Mobis).
Три разъема (желтый, белый, красный) это видимо в самом деле вход, так как в меню магнитолы есть AUX. Шестерка тюльпанов слева возможно выход на дополнительную акустику, т.к. на этом блоке есть нехилый радиатор. Надеюсь синие тюльпаны- выход на саб . Вобщем метод "тыка" всегда будет актуален..

[Zim]

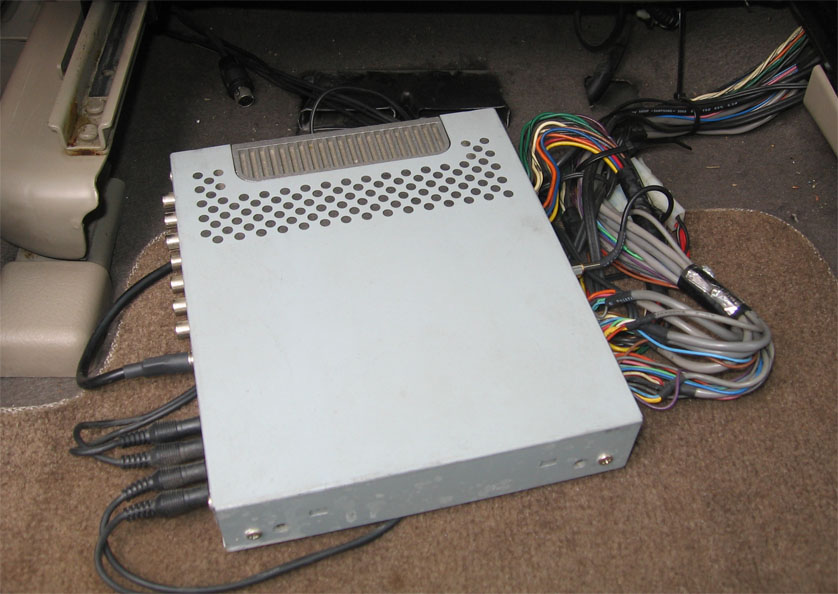

Видеовход активируется в режиме TV, наверняка там есть выбор VTR. Но он не будет активен пока не пудет поднят ручник, т.к. он тоже заведен на блок tv тюнера, а также и сигнал скорости. На последнем фото крайний правый разъем (фиолетовая пара, зеленая,серая и белая - выхода на динамики). А вот на средней фотке в крайнем левом верхнем ряду, слева от воздуховода лежит разъем скорее всего от DVD проигрывателя, хотя может и от внешнего привода для навигатора.
