Помогите определить каталожный номер пластины редуктора

[Skull 29]

Всем добрый день!

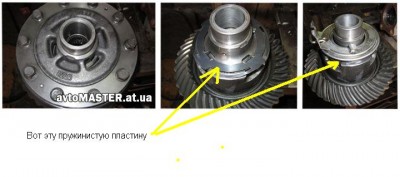

Помогите определить каталожный номер пружинистой пластины в переднем редукторе, она стоит около актуатора , см. фото

[fabik]

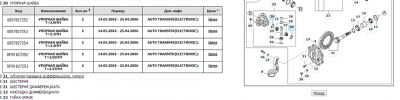

Возможно это ?

[Skull 29]

Нет это не она, там она одна и сделана похоже из пружинной стали толщиной около 1 мм, она имеет как бы четыре зацепа по внутреннему диаметру (зацепы держат шестеренку которая зацепляется при включении переднего привода), а по наружному диаметру сделано типа пружинных усиков.
У меня эта деталь просто разлетелась на кучу кусочков...вот такая беда, хорошо зубья шестерен остались целы.

Добавлено через 2 минуты 37 секунд:

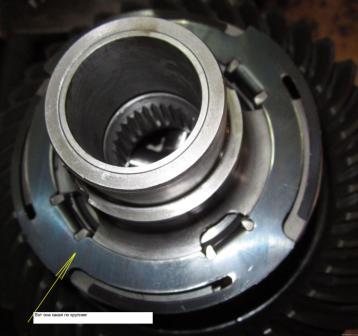

вот фото

[fabik]

Вот лучше бы номерок VIN дать. У меня TOD ))) а у вас Part-Time

[Skull 29]

ну да у меня Part-Time, KNAJC52182A019314 мой вин

[fabik]

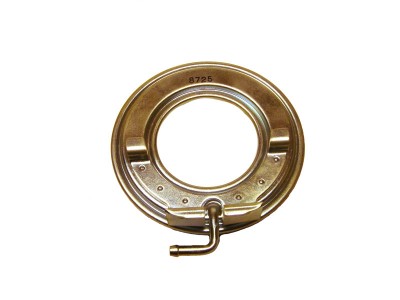

Тогда наверное 51020-3E100 Кольцо привода в редукторе

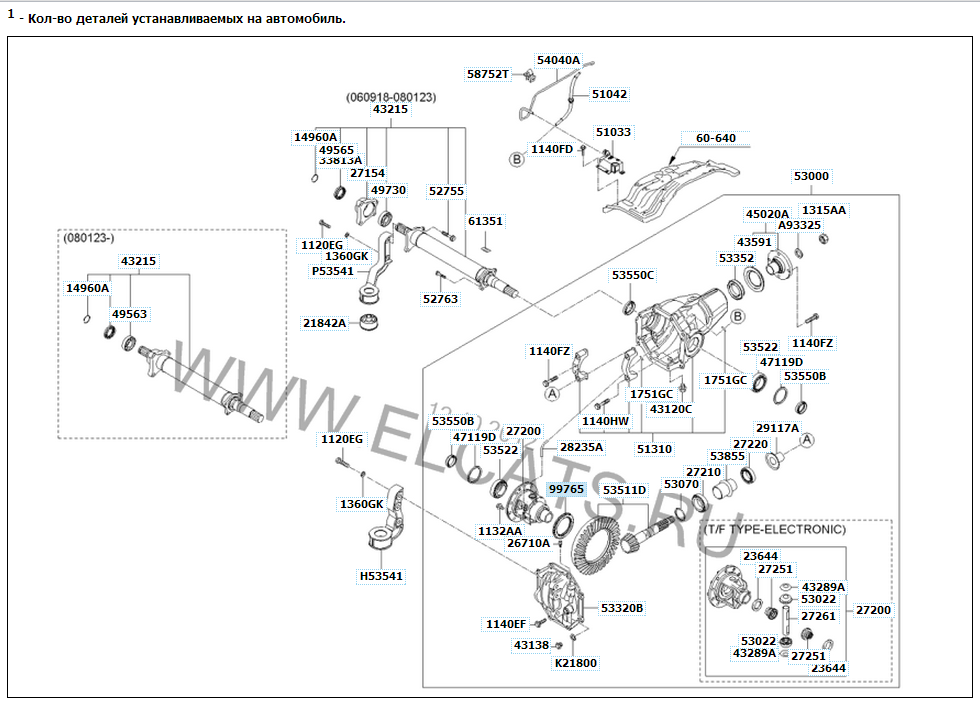

Он там как раз один. А которая рядом схема, то я понимаю это для TOD

Хотя наверное и это не она.. 51020-3E100
это второй аттач

[Skull 29]

И это Виталий не то......кольцо 51020-3E100 (оно же актуатор называется - просто надувная мембрана) я уже ее купил (оригинал Kia) там этого кольца не было. Я уже грешным делом думаю не входит ли она в состав дифференциала 51010-3E100.....

[fabik]

Да я уже сам не знаю, куда смотреть может забыли положить ее вам? )))

[Skull 29]

Да не должны так то, вроде фирменная упаковка:)), все запаяно в кулечке-коробочке...

[Дим66]

данная пластина идет в сборе с дифференциалом

[Skull 29]

Хорошо, должна же существовать схема с указанием номеров деталей входящих в сборку дифференциала.....

Добавлено через 14 часов 55 минут 42 секунды:
Друзья, кто нибудь приобретал эту запчасть отдельно????

[Дим66]

данная информация по этой пластине может быть только у официальных дилеров

[Skull 29]

ага, наши официальные дилеры в г.Архангельск, сказали мне что пластина эта входит в "51020-3E100 Кольцо привода в редукторе", а на самом деле она туда не входит , где правду искать не знаю...

Добавлено через 2 дня 2 часа 21 минуту 1 секунду:

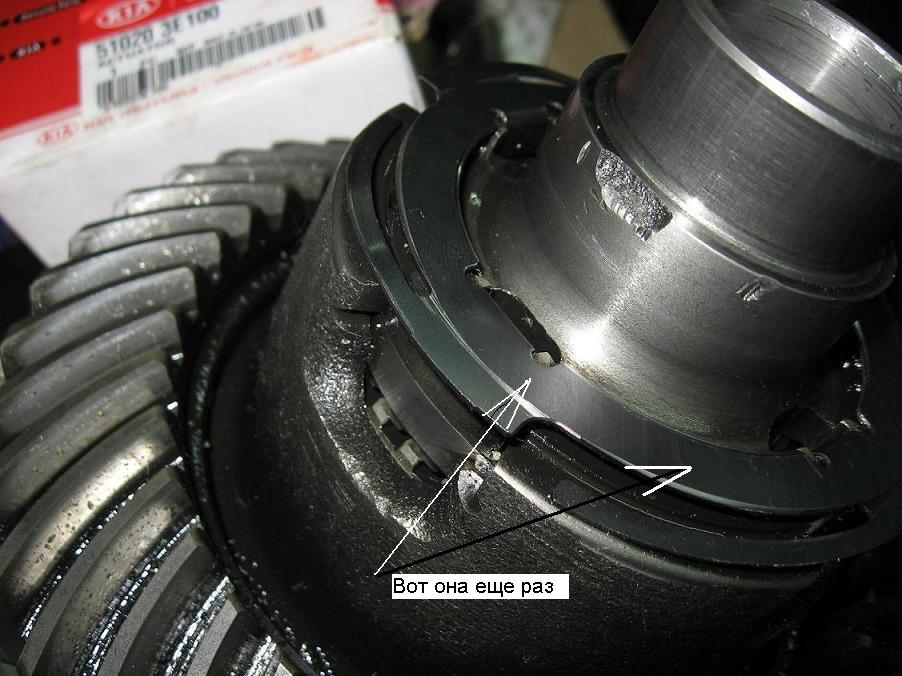

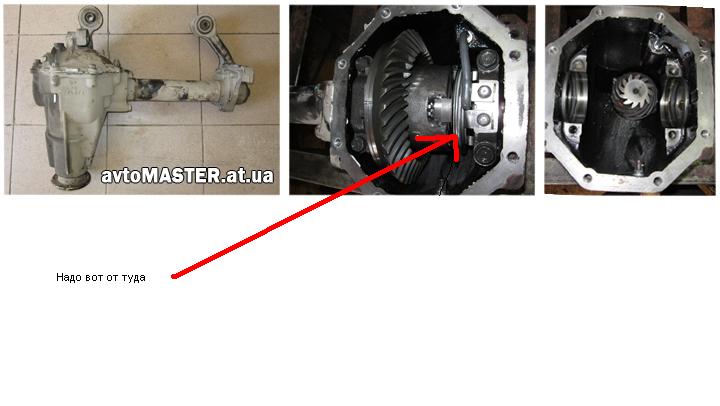

Чтобы было понятнее от куда...смотрите еще фото

Добавлено через 1 день 49 минут 53 секунды:
Люди добрые выручайте.....

Добавлено через 7 дней 23 часа 26 минут 47 секунд:
что то ребята ни кто мне помочь не может....вроде бы все подробно разжевал....похоже у меня единственного на форуме сломалась эта штуковина .

[Maddik]

Похоже что да. Очень редкая штука

[maks659]

всем привет.

Добавлено через 1 минуту 14 секунд:
а на втором соренто так же сделан передний редуктор или вез этого кольца?
