Топливный фильтр на 2,5 TD

[Nikolay0812]

Фильтры/датчики:

(+/-)

Дорестайл. Вариант №1. Редкий. Всё в сборе 31300-3E000
Датчики воды 31921-4A700 резьба M8*1,25мм (топливный фильтр 31922-3E200) и подогрев 0K2KK-13482
Так же,с резьбой М8*1,25мм,подходит-топливный фильтр 31922-26910(он же-MAHLE KC101)

Дорестайл. Вариант №2. Более распространенный. Всё в сборе 31970-3E000
Датчики воды 0K2KK-13484 резьба M12*1,5мм (топливный фильтр 31922-3E000) и подогрев 0K2KK-13482
Отдельно фильтр: Knecht (Mahle Filter) KC 179 = резьба M12*1,5мм (31922-3E000), Bosch 1 457 434 310
Аналог фильтра в сборе- Pmc PCB-R03

Рестайл. 2006- . Всё в сборе 31970-3E10A (вход и выход = 8 мм), 31970-3E100 (вход 10 мм, выход 8 мм)
Датчики воды 31921-17000 резьба M10*1,5мм (топливный фильтр 31922-2B900) и подогрев 31923-17500.
31922-3E10A = комплект датчика 31921-17000 и фильтра 31922-2B900
Bosch 1 457 202 004 - выключатель подогрева рестайл
Отдельно фильтр: как оригинал идет Knecht (Mahle Filter) KC 101/1, резьба M10*1,5мм (31922-2B900)
При условии замены фильтров "в сборе" (рестайл/дорестайл) ,фильтры-взаимозаменяемы

Фото
подогрев на рестайл 31923-17500 (сопротивление подогрева 0,9 Ом)

(+/-)

Bosch 1 457 202 004 - выключатель подогрева на рестайл

(+/-)

31922-3E10A = комплект датчика 31921-17000 и фильтра 31922-2B900 на рестайл
Что нужно знать при замене топливного фильтра

(+/-)

Крайне не рекомендуется трогать винт для стравливания воздуха у лягушки. Стружка при изношенной резьбе прямиком пойдет в ТНВД!
Для прокачки нового фильтра после установки достаточно стянуть шланг около этого винта и качать лягушку до тех пор пока не пойдет топливо

Аналоги фильтра

(+/-)

Белый список
HENGST FILTER H140WK01 колзох от Мерседес Спринтер
Mahle KC 101/1 (идет как оригинал) 31922-2B900 (рестайл)
VIC FC-016
Sakura FC-19070
BOSCH 1457434310-дорестайл
BLUE PRINT ADG02333 рестайл. С небольшими оговорками в белом списке
NIPPARTS N1330520 аналог Sakura FC-19070
PMC (Parts Mall) PCA-047
CHAMPION L493/606

Черный список
MECAFILTER ELG5382 конструкция - туалетная бумага
JS ASAKASHI FC9303 конструкция - туалетная бумага
MANDO EFF00081T нет уплотнения катушки

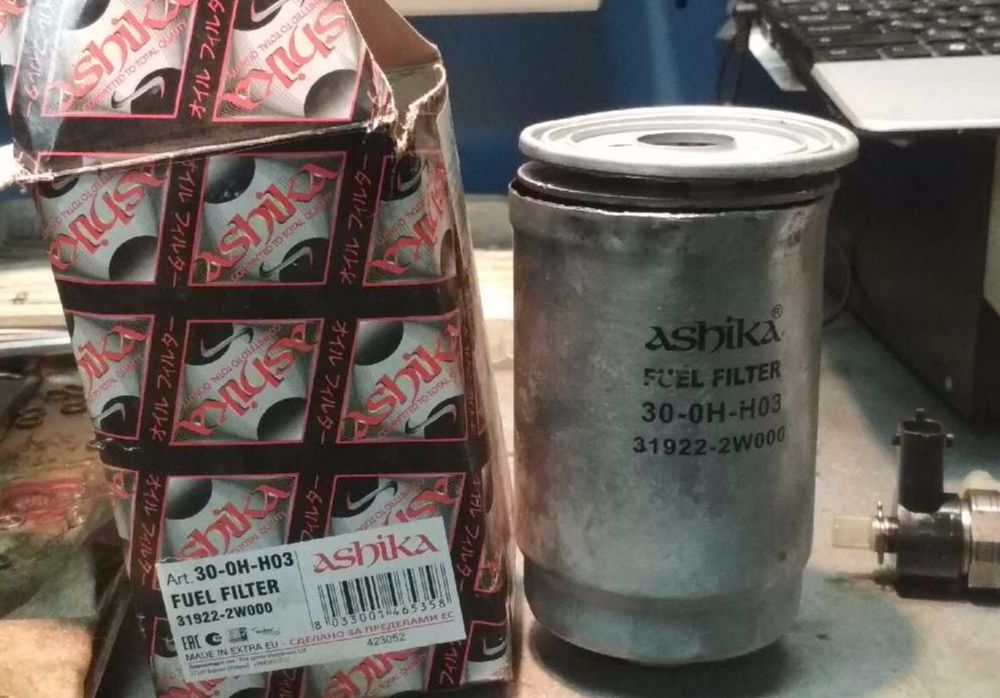

ASHIKA 30-0H-H03 материал не 5 мкм, кривая катушка
AMC Filter KF-1468 отсутствие уплотнения фильтрующего элемента
DENCKERMANN A120347 причина - фильтрующий материал явно не 2-5 мкм
SK Encar T7 SKEFK026C
KORTEX KF0024
Alco SP-1378 причина - фильтрующий материал явно не 2-5 мкм
FINWHALE PF726
PATRON PF3203
KROSS KM0301170
Japan Parts FC-H03S причина попадания в черный список ТУТ
ONNURI GFFH034
AMD AMD.FF31
JHF JFCH34
PARTS MALL PCA-035
HERTH + BUSS JAKOPARTS J1330317
TSN 9.3.615 зеркало 1
AMC HF629 1-в-1 как PATRON PF3203

Под вопросом
FORTECH FF014
KOLBENSCHMIDT 50014275 вскрытый - не понравилось уплотнение элемента. Возможно подсасывание

Оригинальное дополненное сообщение: Тема: Топливный фильтр на 2,5 TD, Сообщение #981415, Автор: Gubkin
Официальный бюллетень по узлу:

[Ramb]

Alex_za

Александр имел ввиду что бумага на фильтре не много не такая как должна быть... посмотри распилы из белого списка и ты увидишь что там многослойная бумага, даже не так фильтрующий элемент состоит не только из бумаги но и нетканого геотекстиля и сама бумага многослойная!

Добавлено через 48 секунд:
каждый слой нужен для определенной степени очистки, друге для отделения воды и тд

[Алекs]

Рома правильно говориш Я с год назад скидывал ссылку про бумагу какая должна быть

[Alex_za]

Да я понял, что бумага не та. должна быть точеками на вид. Ну ничего. Очередной фильтр в коллекцию черного списка.

[Alex_za]

Репост моего поста с драйва https://www.drive2.ru/l/491668340788429340/

Всем привет. Повел контрольный распил всем известного топливного фильтра для Сориков Knecht/Mahle KC179 Пробег на фильтре почти 7 тысяч. Заправки все Московской области (Газпромнефть-38%, Роснефть-1%, Лукойл-1%, ТрансАЗС-60% ). Металлический корпус не фотографировал, фильтр из оранжевой упаковки, на замену пришел в синей упаковке.

Картинка из интернета. Вот в такой упаковке был распиленный фильтр.

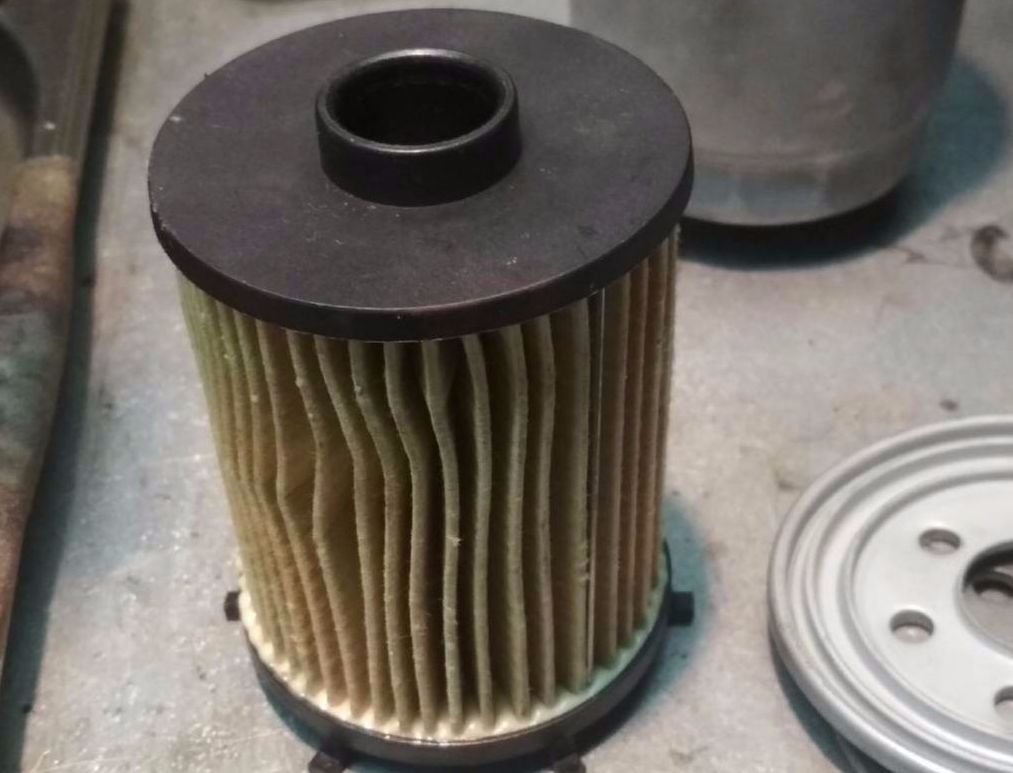

Внешний вид фильтрующего элемента высота 113мм


поворот вокруг оси на 90%

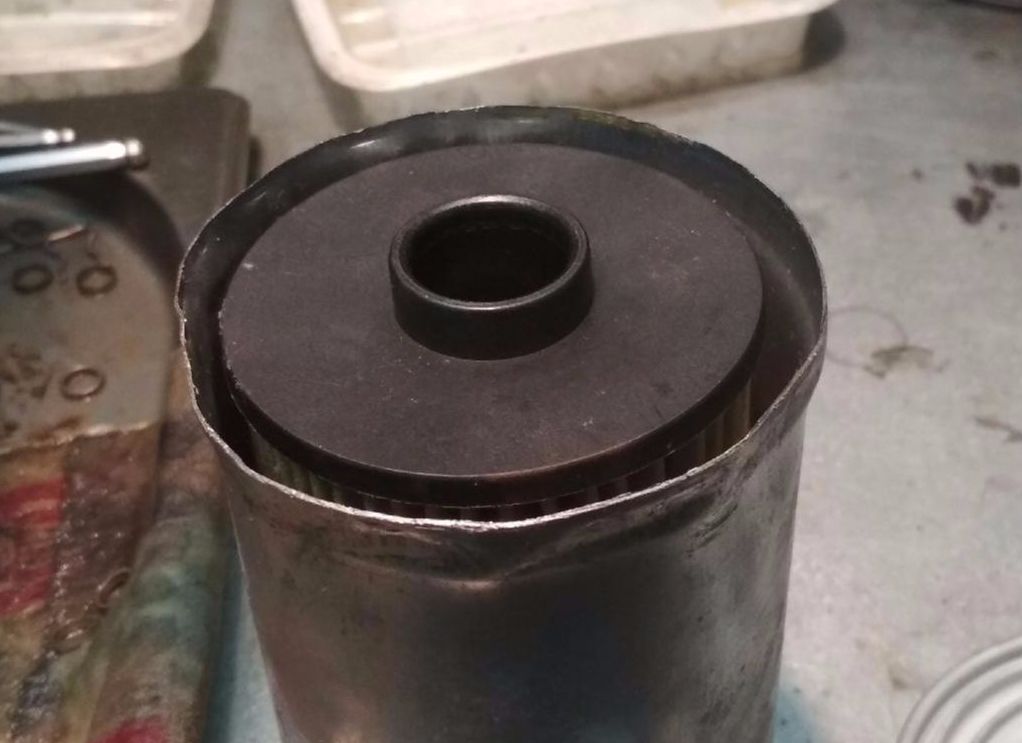

Крепление фильтра к корпусу производится через распорную шайбу, резинового уплотнения нет. Фильтр вытаскивается из крепления проблематично.


Ширина фильтрующей бумаги 100мм, количество складок 126шт


Ширина складки 17мм


Толщина складки 1мм


Внешняя сторона фильтра на просвет. Видны точечки на фильтре. что указывает на бумагу необходимую для качественной фильтрации дизтоплива 2мкм


Внутренняя сторона фильтра на просвет


Корпус фильтра пластиковый 2у-составной


Крепление бумаги к корпусу равномерное, без наплывов и пропусков


Общий вид без бумаги


Длина фильтрующего элемента
L=126х17=2142 мм
Фильтрующая площадь фильтра
P=2142*100=214200мм2

Итого:
Как видно, фильтр почти чистый. Внутренняя сторона фильтра чистая. Внешняя, местами, имеет сильные загрязнений, чистота фильтра 60%, можно смело кататься и более длительный пробег. Но я меняю все фильтра по пробегу 6500-7500. Так что, когда и что менять, дело исключительно самостоятельное, можно и все 20 тысяч кататься. Всем удачи. Блог на ютубе ТехноБлог

[marine]

А разрешите поинтересоваться, в целях повышения образованности, в рейстайле и дорейстайле топливные фильтра разные???

ДА...

[Алекs]

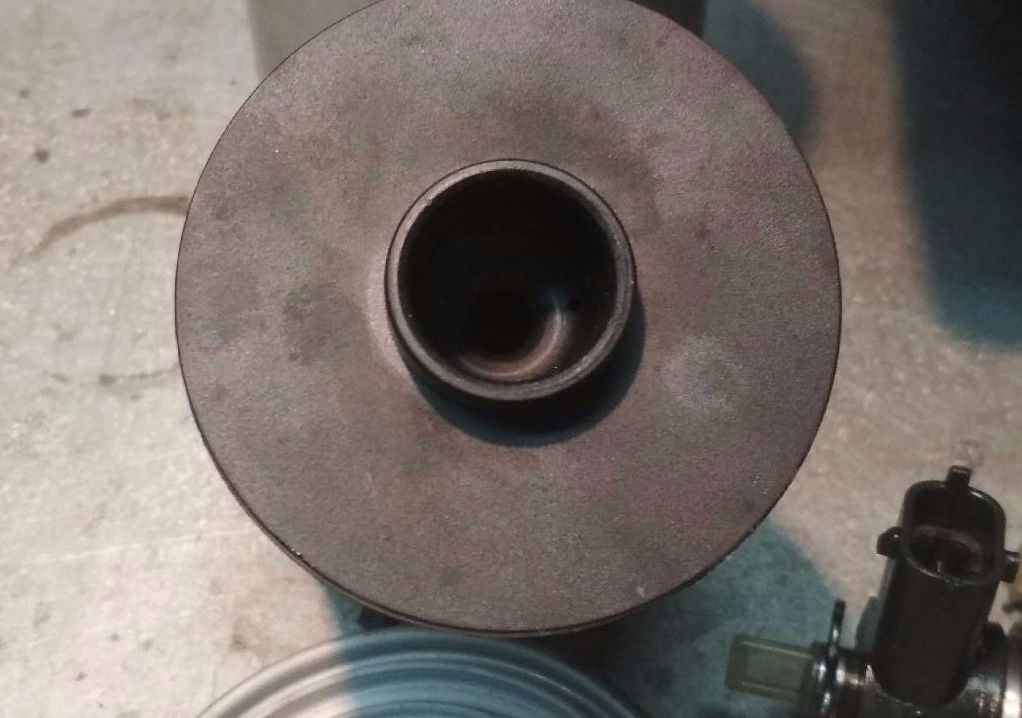

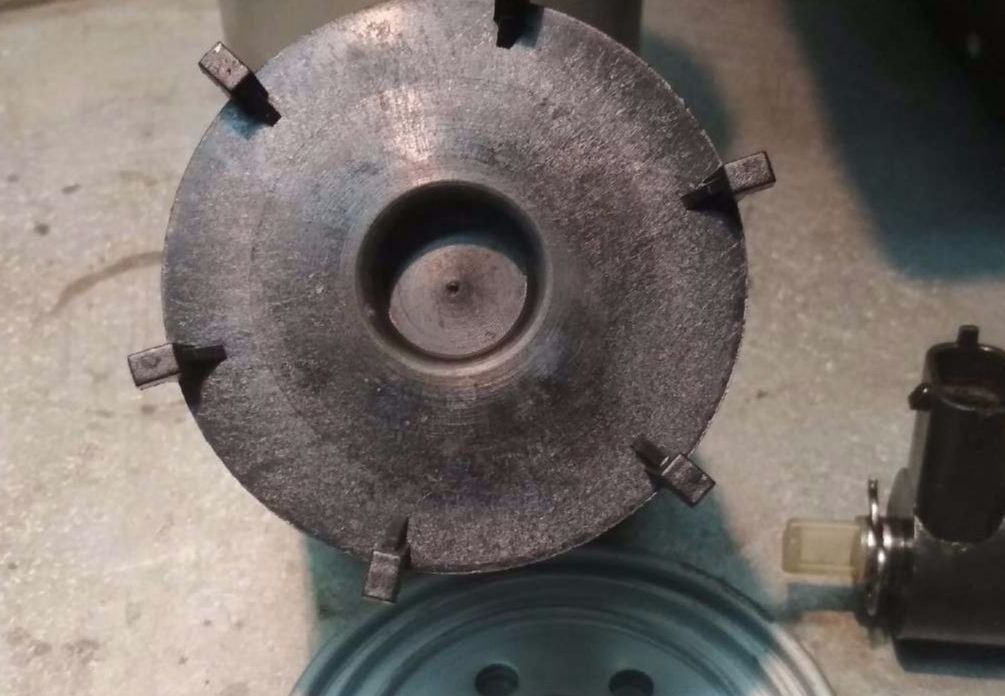

Уже который раз обращаю внимание на отверстие в фильтре сквозного не должно быть Завтра буду в гараже с фоткаю пилиный фильтр покажу какой конструкции должен быть Он не прошел по качеству бумаги

Добавлено через 1 день 3 часа 58 минут 51 секунду:
Как обещал с фоткал А почему обращаю внимание на сам фильтрующий элемент Все топливо должно проходить через фильтр если есть отверстие сквозное то процентов 85-95 пойдет напрямую

[Alex_za]

У Моле нет такого отверстия, фильтр такой же как и у вас.

[Алекs]

Уже +

[brhr]

Мужики, подскажите, чем отличается 31970-3E10A от 319703E100 ? это оба фильтры в сборе с лягушкой. Но в чем разница не пойму. Завтра буду забирать 319703E100, подойдет ли он?

[Nikolay0812]

чем отличается 31970-3E10A от 319703E100 ? это оба фильтры в сборе с лягушкой.

Да,это оба фильтра в сборе(лягушка+фильтр+датчик воды)
фильтрующий элемент-одинаковый(то есть Майхл 101/1),соответственно и датчики-одинаковые.
Отличие только в штуцерах вход/выход:
в 31970-3E10A штуцеры одного диаметра(мЕньшего),боюсь соврать но визуально на 8мм,как в дорестайле,а
в 319703E100 штуцер для шланга забора с бака-условно на 10мм,а на выходе-так же 8мм.

подойдет ли он?

Это то что нужно именно для рестайла.Встанет без "колхоза".

[brhr]

Это то что нужно именно для рестайла.Встанет без "колхоза".

Спасибо большое!

[Romz]

Knecht/Mahle KC179

Всем привет!
А какой на него датчик воды ставится? Такой же, как на KC 101/1, или как на KC 101? Чёт я запутался.

[Nikolay0812]

Такой же, как на KC 101/1

Нет,на 101/1 резьба м10,а на 179-ом-м12

Добавлено через 1 минуту 35 секунд:
Кстати,в шапке эта инфа есть

[Hadmin]

Купил на днях Bosch 1457434516, а резьба от KC 101/1 не подошла.

[Nikolay0812]

Hadmin
А на фильтре тот же номер,что и на коробке?Может пересортица,т.к. на 1457434516 должна быть резьба м10. (и не теоретически должна,а уже проверяли как бы )
