Разработка SuperTOD-2

[BlkDem]

SuperTOD II

По вопросам приобретения устройства прошу писать в "личку" или партнерскую тему: Тема: "SuperTOD-2" от BlkDem
Данная тема техническая - разработка.

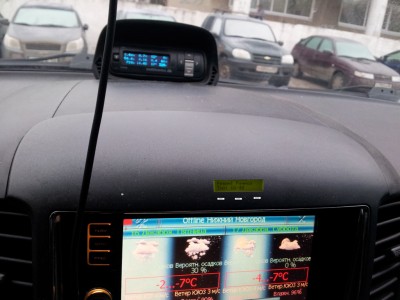

1. Устройство со светодиодной индикацией и управлением кнопками штатного "компаса"


Фото AlexDPenza. Отчет об установке: Тема: Разработка SuperTOD-2, Сообщение #890018, Автор: AlexDPenza

(+/-)

2. Вариант с селектором от GM:
Тема: Разработка SuperTOD-2, Сообщение #920610, Автор: BlkDem



Отчет Вячеслава ВЕЛ (крутилка GM): Тема: Разработка SuperTOD-2, Сообщение #935178, Автор: ВЕЛ
Отчет Романа Roofer: Тема: Разработка SuperTOD-2, Сообщение #1354919, Автор: Roofer
Отчет Олега Sorento_2.5 https://www.drive2.ru/l/6758514/?m=122172183&page=0

(+/-)

Фото ВЕЛ

3. Версия "мини" с 3-позиционным переключателем.

Варианты переключателей (список будет дополняться):

(+/-)

Инструкции

(+/-)

Инструкция для "потолочной" версии
Инструкция для версии с "крутилкой GM"
Инструкция для версии "мини"

Установка крутилки: Тема: Разработка SuperTOD-2, Сообщение #1340874, Автор: Frankenstein911

Алгоритмы программирования

(+/-)

Немного изменился алгоритм "памяти 2Н".
1. Нажимаем кнопку "DOWN", держим, включаем зажигание.
2.а Дисплей LCD. Отобразится надпись "Память 2Н", сразу отпускаем кнопку "DOWN". Ждем появления надписи в нижней строке "0.0"
2.б Дисплей светодиодный. Сразу отобразится "0.0"
3. Кнопками "UP" и "DOWN" переключаем режим:
0.0 - запомнен режим "Авто"
0.1 - запомнен режим "2Н"
0.2 - запомнен режим "2Н" и отключен контроль торможения. //в последних версиях устройства режим отсутствует за ненадобностью.
4. После выбора режима, нажимаем кнопку "MODE".
Система запустится в выбранном режиме и будет запускаться всегда, пока не будет перепрограммирована.
Смена режима блокировки после загрузки также доступна.

Отображение режимов памяти: 0.0, 0.1, 0.2 - сделано для унификации со светодиодным дисплеем.

Еще одно дополнение. Контроль торможения теперь можно отключать и включать длительным нажатием кнопки "DOWN". в последних версиях устройства режим отсутствует за ненадобностью.
Активность режима отображается на :
- LCD - надпись в верхнем левом углу дисплея "(КТ)"
- светодиодный дисплей - точка в третьем знакоместе. Т.е., примерно так "2-.Н".
При выключенном режиме на LCD надпись "(КТ)" будет отсутствовать, а на светодиодном исчезнет точка: "2-Н"

[BlkDem]

Коллеги, обнаружилась некоторая схемотехническая несовместимость устройства на рестайлах с ESP.
Установленный модуль у Руслана имеет устойчивую тенденцию уходить в коматоз. Баг-фикс уже разработан.
Для максимальной защиты от нездоровых импульсных помех потребуется гальваническая развязка процессора с сигналом стоп.
Коллеги, прошу прощения за вынужденную паузу. Но лучше неделю подождать, чем получить глюкавое устройство.

[BlkDem]

В первом сообщении добавлена ссылка на инструкцию по самостоятельной установке.

[BlkDem]

Коллеги!

Обнаружился косяк в интерфейсном кабеле! В магазинах под видом прямых кабелей продают кроссовые!
Перед установкой обязательно проверяйте распиновку разъемов!
С обоих сторон кабеля провода должны идти цветами ОДИНАКОВО! Если кабель с одного края начинается с бело-зеленого, а с другого с бело-оранжевого, то использовать такой кабель НЕЛЬЗЯ! Система работать НЕ БУДЕТ!
Не в жизнь бы не подумал, что в магазине могут продавать кроссовые провода под видом прямых.
В случае обнаружения такого "косяка", следует приобрести прямой кабель в ближайшем компьютерном магазине. Длина 3м. Цена в пределах 50 руб.

Теперь, перед отправкой устройств, буду внимательно проверять кабели.

[fabik]

Весьма вовремя... Посмотрел свой кабель, цвета не по порядку. Спасибо.

[BlkDem]

Самое забавное, что система инициализируется на неправильном кабеле, но ведет себя некорректно.
В блоках с термозащитой на индикаторе будет сразу "перегрев".

[anton_gl]

Вчера и я стал обладателем SuperTODa. Установка с неспешными разговорами с Максом и поиском кабеля заняла три с небольшим часа. Первые впечатления если чесно были не очень. Тоесть сначала не ошутил совсем ничего. Потом вышел на трассу и включил 2Н. Ощущения как будто машинка полегче стала. Резво разогнался до 120 и шел до Новокузнецка 120-130. Причем обороты были в районе 2100-2300. Приехал домой. Руки чесались попробовать еще. Снегов глубоких не нашел, зато испытал режим 40*60. Днем был мокрый снег, его раскатали а к вечеру приморозило. Вышел на кольцо в начале в режиме авто. Явно ощущалось желание машинки сорваться в занос. Режим 40*60, прошел тоже кольцо, с той же скростью как по асфальту. Точно SuperTOD
И небольшое пожелание. Макс, ИМХО, перебор должен начинаться с 40*60, потом 4Н и 2Н. 40*60 зимой будет самый востребованный режим.

[BlkDem]

Хорошо. На среднюю кнопку сделаю.

Добавлено через 7 дней 3 часа 43 минуты 15 секунд:
Расшифровка прошивок.

2.ХХ yz

XX - версия прошивки. Как правило, совпадает с версией релиза процессорного модуля.
y - в последних версиях прошивок может иметь 2 состояния: "s" и "i", что соответствует стандартному (прямому) режиму PWM (ШИМ) и инверсному.
инверсный режим генерации используется на устройствах, силовые блоки которого изготовлены с применением специализированных Low-side драйверов для полевых транзисторов. На днях буду тестировать такое устройство на себе. Если тест пройдет успешно, то все последующие устройства будут собираться только по такой схемотехнике. Драйвер на сборке биполярных транзисторов эффективен, но нужно шагать в ногу со временем.
z - если в версии прошивки имеется буква "w", значит, что блок управления (процессорный модуль) запрограммирован с применением механизма защиты от "зависания" (Watchdog). Механизм применен в связи с вероятностью аппаратных сбоев на машинах с ESP. В случае сбоя, устройство переинициализируется в режим "Авто".
Последние 3 отправленные устройства имеют этот механизм на борту. Далее буду отправлять устройства только со встроенной защитой.

Также отмечу, что был изменен опрос стоп-сигнала. Теперь он подключен через оптопару. Это должно снизить вероятность сбоев в работе устройства на рестайлах. Добавлены дополнительные фильтры в цепи питания.


Еще одна новость.
По настоятельной просьбе Руслана ака Rusl@n начал работу над устройством с более ущербной, с точки зрения информативности, индикацией, но более крупной и яркой. Индикатор будет такой:



Посмотрим, что из этого выйдет.

[anton_gl]

Пару раз замечал, при температуре в салоне ниже -5 индикация "перегрев". Лечится прогревом до нуля и перзапуском двигателя.

[BlkDem]

Мы с тобой похоже датчик температуры подпалили (из-за неправильного кабеля)... Надо будет заменить термодатчик.
Время выбери. Отловим глюк. Час времени займет.

[BlkDem]

Коллеги, прием заказов возобновляю.

Цену на текущий вариант устройства фиксирую на уровне 6000 руб.
Условия заказа те же: предоплата от 1000 руб.

[Volgar]

Доброе утро Максим! Нельзя ли придумать куда еще можно установить заветный девайс, очень я привык смотреть на сколько км. мне соляры хватит.

[Rusl@n]

Внесу ясность про моё пожелание исполнения с иным экраном.
В самом начале темы я усомнился в читабельности яркого экрана с тёмными буквами.
После установки и первой эксплуатации сразу заметил, что именно в дневное время светящийся экран под тонированным стеклом очёчника плохо читается. В солнечный день практически ни чего не вижу, в движении на скорости вариантов нет По этому я попросил вариант с тёмным экраном и светящимися на нём крупными символами.
Зрение то у меня + 1, очки пользую только для чтения, а экран находиться как раз на расстоянии чтения. Что бы прочитать мелкие символы на нём таким как я нужно очень постараться, убирая голову дальше подголовника
Читать надпись "Супер ТОД 2" и "ручной режим" каждый раз мне совсем не нужно, я знаю кто и что мне замутил с ТОД На экране нужна информация активированного режима: auto, 2Н, 40:60 и 50:50 (или 4х4).
Так что ущербности ни какой не усматриваю. Отмечу, что Максим без колебаний принялся реализовывать и такой вариант.

[BlkDem]

Нельзя ли придумать куда еще можно установить заветный девайс

Мы этот вопрос решали годами
Поэтому компас и был выбран как оптимальный, с точки зрения эстетики установки и отсутствия "колхоза" в салоне.
У тебя самого есть предложения? Как бы, готов рассмотреть любые варианты

принялся реализовывать и такой вариант

Оно может и хорошо. Всегда здорово, когда есть разные варианты. Дней через 10 приедут светодиодные дисплеи. Буду делать. Схему уже накидал.

[BlkDem]

Обновление инструкции от 07.12.11 г. Добавлены дополнительные фотоматериалы.

[aleksross]

А если как ни будь так вот:
